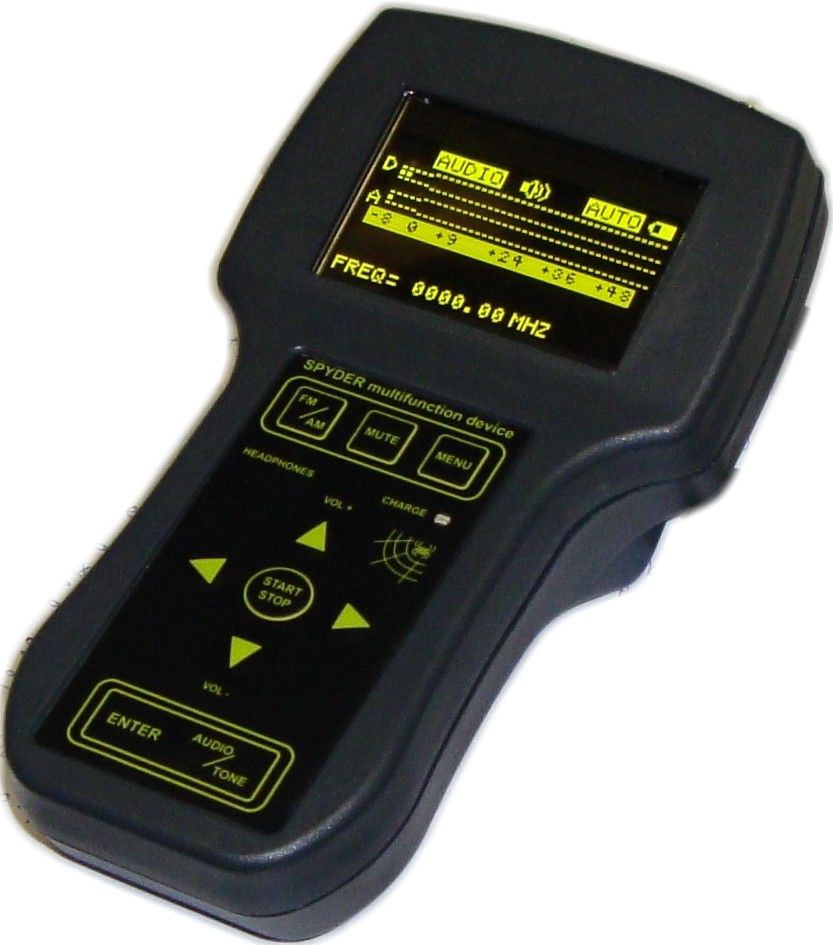

SPYDER

Назначение:

Многофункциональный поисковый прибор «SPYDER» предназначен для поиска и обнаружения различных каналов утечки информации и прослушивающих устройств.

Позволяет осуществлять поиск устройств передающих информацию по радиоканалу, инфракрасному каналу, различным проводным линиям под напряжением до 400В, а так же позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналам.

Индикация прибора выводится на жидкокристаллический дисплей. Ввод команд осуществляется с многофункциональной клавиатуры. Включение/выключение производится тумблером.

Также на приборе расположены разъёмы для подключения:

• наушников
• зарядного устройства
• ВЧ-антенны
• датчиков

• поиск радиопередающих прослушивающих устройств;
• поиск прослушивающих устройств использующих для передачи перехваченной информации проводные линии;
• поиск прослушивающих устройств использующих для передачи перехваченной информации инфракрасный диапазон;
• виброакустический приемник;
• акустический приемник.

Датчики подключаются к одному разъёму. Режимы работы многофункционального поискового прибора "SPYDER" переключаются автоматически при подключении соответствующих датчиков.

В данном режиме прибор работает как индикатор поля-частотомер.

При подключении антенны к антенному входу и включении питания прибора, он автоматически установит уровень фонового шума и перейдет в рабочий режим. Есть возможность установить уровень радиочастотного фона вручную.

В приборе реализованы две шкалы уровней обнаруженного сигнала: пиковая (D) и усредненная (A), для обнаружения как сигналов с постоянной несущей, так и импульсных сигналов. Так же для удобства при проведении поисковых мероприятий прибор автоматически определяет и отображает на дисплее частоты сигналов с постоянной несущей и сигналы GSM, DECT, Wifi, GPRS в случае нахождения передатчиков данных сигналов в зоне поиска.

Так же есть возможность прослушивания сигнала в случае захвата частоты, либо использовать этот режим для поиска аналоговых закладных устройств при помощи акустозавязки.

Для увеличения диапазона обнаружения радиосигналов до 7,8 ГГц предлагается использовать СВЧ-конвертер (поставляется дополнительно). Порядок работы при использовании СВЧ-конвертера аналогичен работе со штатной антенной.

Для локализации радиопередатчиков предусмотрен аттенюатор. Загрубление чувствительности прибора производится выбором динамического диапазона. В данном режиме реализовано три динамических диапазона работы прибора:

• -8 +16 Дб
• -8 +32 Дб
• -8 +48 Дб

В данном режиме прибор работает как приемник-анализатор спектра.

При подключении адаптера проводных линий к линии и соответствующему разъему и включении прибора, "SPYDER" автоматически переходит в данный режим работы.

В адаптере имеется встроенный аттенюатор, который необходимо включить в случае высокого уровня шума в линии.

Принцип обнаружения заключается в сканировании всего диапазона частот приемника и, при обнаружении сигналов, проверку их на принадлежность к закладным устройствам путем прослушивания их несущей.

Для удобства работы и более детального анализа диапазон частот прибора поделен на части (frame) по 545 кГц, что позволяет детально, «по кусочкам», просмотреть весь диапазон частот приемника, не упустив ни одного сигнала, и при этом избежать «каши» на экране, которая неизбежна при отображении одновременно всех 15Мгц на экране разрешением 128 пикселей.

В этом режиме "SPYDER" позволяет установить диапазон частот, отображаемых на экране; установить центральную частоту и полосы отображаемых на экране частот.

Прибор позволяет установить чувствительности приемника и выбрать режим автоматической или ручной остановки при превышении значения порога.

При прослушивании обнаруженных сигналов в прибор позволяет выбрать «AM" или "FM" демодулятор.

При подключении дифференциального фильтра, входящего в базовый комплект поставки, прибор позволяет прослушивать акустические сигналы передающиеся по проводным линиям под напряжением до 400В.

В этом режиме прибор позволяет оценить вероятность утечки информации по виброакустическому и акустическому каналу.

При подключении виброакустического или акустического датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.

В данном режиме есть возможность использовать один из двух режимов отображения сигнала - осциллограф или cпектроанализатор.

В режиме отображения «осциллограф» реализована возможность установки значений чувствительности и установки длительности развертки.

Этот режим позволяет производить поиск прослушивающих устройств использующих для передачи перехваченной информации инфракрасный диапазон.

При подключении ИК-датчика к соответствующему разъему прибора и включении прибора, устройство автоматически переходит в данный режим работы.

В данном режиме есть возможность использовать один из трёх режимов отображения сигнала - поисковый, осциллограф или cпектроанализатор.

• СВЧ-конвертер (для расширения СВЧ-диапазона индикатора поля до 7800МГц) в комплекте с СВЧ- антенной и соединительным кабелем. Питание СВЧ конвертера осуществляется от трёх батареек типа ААА;

• Электромагнитный датчик (для поиска диктофонов и видеокамер;
• ИК-датчик (для поиска закладных устройств использующих для передачи информации ИК-канал)
