ST-154.T

Видео обзор:

Основным назначением ST154.T является:

• Обнаружение радиоизлучения устройств стандартов сотовой связи (сотовые телефоны и модемы CDMA450, GSM 900, 1800, 3G), беспроводной передачи данных (4G, WLAN, 2.4 и 5ГГц, BLUETOOTH) и минисотовой связи (DECT), а так же СТС (специальных технических средств) негласного получения информации использующих данные стандарты.
• Обнаружения, измерения уровня и частоты аналоговых сигналов СТС или, например, радиостанций.
• Устройство выполнено на базе цифрового анализатора, с применением современных алгоритмов обнаружения сигналов.
• Располагается на столе в помещении, в котором требуется вести мониторинг в целях обнаружения установленных/подброшенных закладных устройств или принесенных на посетителях.
• Устройство позволяет работать в автономном режиме от встроенных АКБ или от сети.
• Сигнал тревоги и обнаружения отображается как на самом приборе так и на рабочем ПК пользователя.
• Соединение с ПК осуществляется посредством USB или WLAN соединения.

Конструктивные особенности.

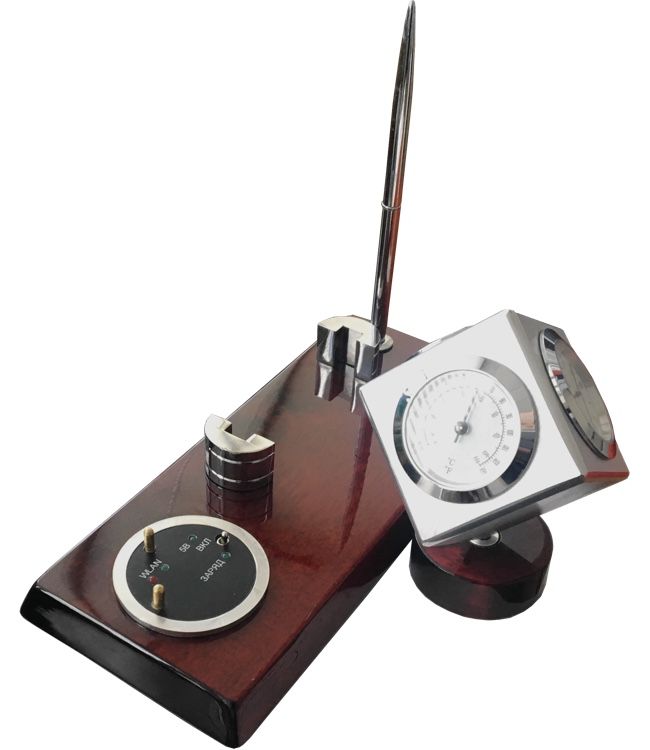

Для доступа к панели управления необходимо отсоединить блок индикаторов времени температуры и давления (в дальнейшем блок индикаторов). Для отсоединения приподнимите блок, придерживая деревянное основание.
На панели управления расположены:
«5В» - индикатор подключенного блока питания
«WLAN» - состояние подключения к сети WLAN
«ЗАРЯД» - индикатор заряда аккумулятора.
Для доступа к USB разъему снимите, ближний к блоку индикаторов, держатель визитных карт
На нижней поверхности изделия расположены технологические крышки для доступа радиоприемному модулю и аккумуляторному отсеку.
Доступ к разъему питания осуществляется через прямоугольный паз в крышке аккумуляторного отсека.
Антенной радиоприемного устройства является авторучка, входящая в комплект настольного прибора.

Индикатор ST154.T
Когда связь с ST154.T установлена в основной части окна программы выводятся его мнемонический индикатор.
В заголовке выводится наименование ST154.T .
По умолчанию наименование – заводской номер ST154.T (1). Название можно изменить, выполнив правый щелчок мышью по окну и в появившемся окне «Переименовать» написать желаемое название. Название ST154.T появится после заводского (2).
Индикатор длительности цикла опроса каналов (3) позволяет оценить время необходимое для анализа выбранных каналов в данном модуле. Чем меньше каналов, тем быстрее появляются стрелочки. Время на один цикл соответствует времени между появлением новой стрелочки (См. п. 3.5.1 Инструкции).

Для канала обнаружения аналоговых сигналов передача информации о сигнале произойдет после наличия сигнала в течении не менее пяти циклов.
В основной части окна показываются максимально три текущих обнаруженных сигнала одновременно. Для каждого сигнала выводится наименование сигнала, уровень в дБм (8) и двухцветный графический индикатор. Красным цветом обозначено превышение порога срабатывания, заданного в настройках (5), синим – уровень сигнала относительно уровня шумов (6).
Полностью заполненный графический индикатор соответствует, примерно, сигналу с
уровнем минус 20дБ. Дальнейшее увеличение уровня сигнала будет отображаться только в численном значении (8).
В случае индикации 3G, 4G, WLAN или аналогового сигнала выводится частота сигнала(4), что позволяет определить оператора сотовой связи и номер канала для WLAN.
Красный прямоугольник (7) дублирует индикацию превышения заданного порога (5) всех типов сигнала. Варианты индикации задаются в «Настройки».
Программа запоминает положения для индикаторов ST154.T и при последующих запусках восстанавливает его.
