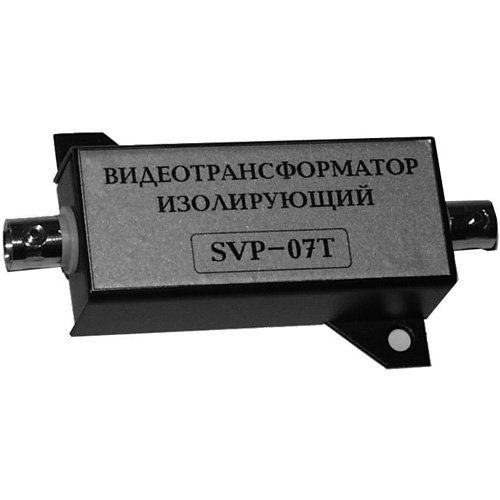

SVP-07T Видеотрансформатор изолирующий

Видеотрансформатор изолирующий. Пассивная гальван. развязка, подавление помех от «земляных токовых петель». Не требуется питания.

Устройство SVP-07T предназначено для гальванической развязки передающего и приемного оборудования при передаче телевизионного сигнала по коаксиальным линиям связи. Трансформатор включается последовательно в разрыв коаксиальной видеолинии, тем самым разрывая цепь помехи по внутреннему и внешнему проводникам кабеля. Устройство позволяет устранить фоновые помехи на изображении, возникающие из-за "земляных токовых петель" при разности потенциалов между точками заземления оборудования.

Особенности

Видеотрансформатор выполнен на базе магнитопровода с использованием ленточных кольцевых сердечников из аморфных сплавов железа и кобальта. Дополнительная специальная термическая обработка сердечников обеспечивает требуемые электромагнитные параметры магнитопровода, что позволяет транслировать видеосигнал в полной полосе частот без ухудшения качества получаемого изображения.

SVP-07T может использоваться в системах дуплексной передачи разнотипных сигналов по одному коаксиальному кабелю. Например, видеосигнал и коды телеметрии.

Отсутствие электропитания и регулировок дает возможность при монтаже включать видеотрансформатор в любом удобном месте.
