Кабель коаксиальный распределительный SNR 11-серии (RG11) (бухта 305)
10 495
₽
Характеристики товара
Производитель:
SNR
Код товара:
004507
Тип кабеля:
RG-11
Цвет оболочки:
Черный
Заполнение, %:
60
Количество в бухте, м:
305

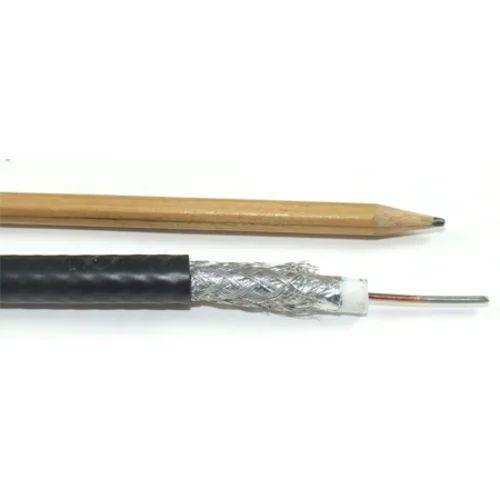

Распределительный коаксиальный кабель с центральной стальной, плакированной медью жилой, с приклеенной фольгой, оплеткой с заполнением 60% и поливинилхлоридной оболочкой.
Механические характеристики
Масса отгрузочная, кг/км - 108.64 Цена указана за коробку кабеля 305м.
Материалы элементов кабеля:
- Центральная жила: стальная, плакированная медью;
- Диэлектрик: вспененный полиэтиленовый диэлектрик;
- 1-й экран: алюминий-полипропилен ламинированная лента приклеенная к диэлектрику;
- 2-й экран: оплетка из скрученной алюминиевой проволоки;
- Оболочка: черная поливинилхлоридная или полиэтиленовая.
Геометрические размеры элементов кабеля:
| Стандартная конструкция | |
| Номинальный диаметр центрального проводника, мм | 1.63 |
| Номинальный диаметр с диэлектриком, мм | 7.11 |
| Номинальный диаметр с фольгой (1-й слой), мм | 7.29 |
| Номинальный диаметр с оболочкой, мм | 10.03 |
| Номинальная толщина стенок оболочки, мм | 1.07 |
| Номинальный диаметр стальной проволоки, мм | 1.83 (одинарный); 2.77 (сдвоенный) |
| Диаметр стальной проволоки, мм | Сила, кгс | |
| Минимальное усилие разрушения проволоки | 1.83 | 166 |
| 2.77 | 818 |
Электрические характеристики:
- Номинальное волновое сопротивление, Ом: 75;
- Номинальная скорость распространения, %: 85.
- Петлевое сопротивление постоянному току, Ом/км: 61 (центральная жила плакированная медью); 36 (полностью медная центральная жила).
Затухание (при 20°C):
| Частота, МГц | Максимальное, дБ/100 м |
| 5 | 1.19 |
| 55 | 3.29 |
| 210 | 6.10 |
| 250 | 6.59 |
| 270 | 6.81 |
| 300 | 7.24 |
| 400 | 8.39 |
| 450 | 8.76 |
| 500 | 9.44 |
| 550 | 9.85 |
| 600 | 10.47 |
| 750 | 11.85 |
| 870 | 12.92 |
| 1000 | 13.79 |
