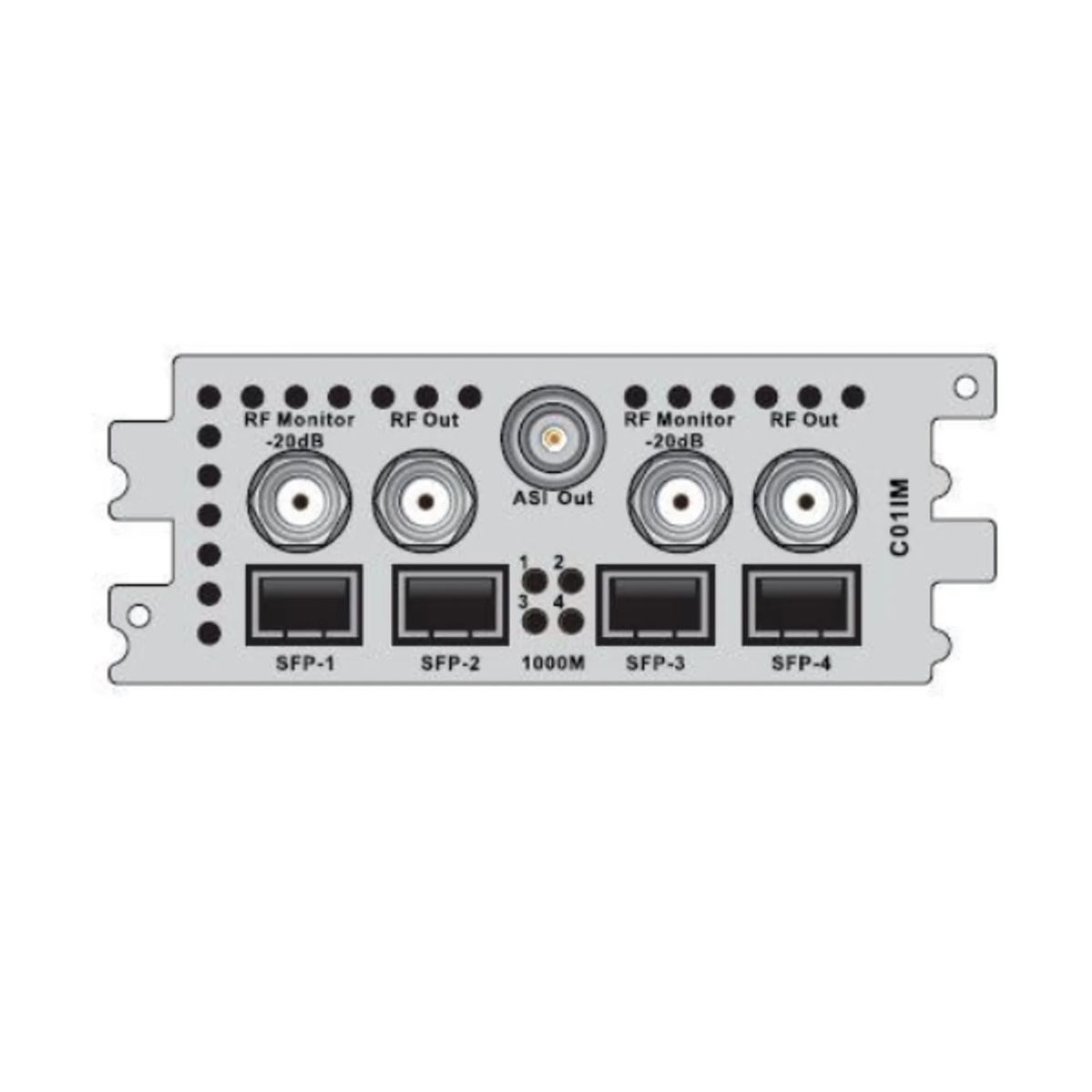

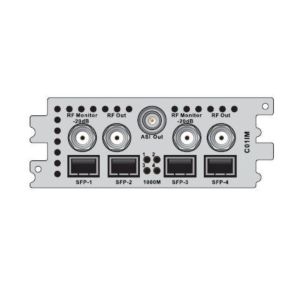

Модуль 32 канального QAM-модулятора C01IM для DCP-3000MF
303 292
₽
Характеристики товара
Производитель:
PBI
Код товара:
049972
Функциональная карта:
QAM модулятор
DCP-3000 - это цифровая головная станция производства компании PBI (Китай). Модульная архитектура позволяет реализовать практически любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения. Компактное исполнение и большой выбор функциональных модулей делают DCP-3000 отличным выбором при строительстве небольших и средних сетей КТВ.
Модуль QAM модулятора C01IM позволяет сформировать 32 несмежные несущие QAM в диапазоне 45...1000 МГц. Модуль имеет 4 собственных SFP порта TSoIP для приёма транспортных потоков, что может сделать DCP-3000 полноценным IPQAM решением.
Технические характеристики:
| Тип разъёма TSoIP | 4 x SFP 1000Base-T |
| Максимальный битрейт на каждый порт | 920 Мбит/с |
| Поддерживаемые виды потоков | UDP/RTP, SPTS/MPTS |
| Поддерживаемые протоколы | ICMP, ARP, IGMP v2/v3 |
| Стандарт модуляции | DVB-C EN 300 429 |
| Поддерживаемые виды модуляции | 16/32/64/128/256 QAM |
| Диапазон символьной скорости | 3,6 ... 7 Мсимв/с |
| Коэффициент сглаживания (roll-off factor) | 12/15/18 % |
| MER | > 40 дБ |
| Тип разъёма ВЧ | 4 х F female, 75 Ом |
| Рабочий диапазон частот | 45...1000 МГц, с шагом 1 кГц |
| Количество и тип несущих | 2 х 32, несмежные |
| Стабильность установки частоты | ± 25 Гц |
| Уровень мощности одной несущей | ≥ 105 дБмкВ |
| C/N | ≥ 52 дБ |
| Возвратные потери | ≥ 12 дБ |
| Подавление паразитных излучений | ≥ 55 дБ |
| Фазовый шум | ≤ -65 dBc @ 1 кГц ≤ -80 dBc @ 10 кГц ≤ -100 dBc @ 100 кГц |
| Тип разъёма мониторинга | 1 x BNC female, 75 Ом |
| Мониторинг | Транспортный поток на любом включённом ВЧ выходе |
