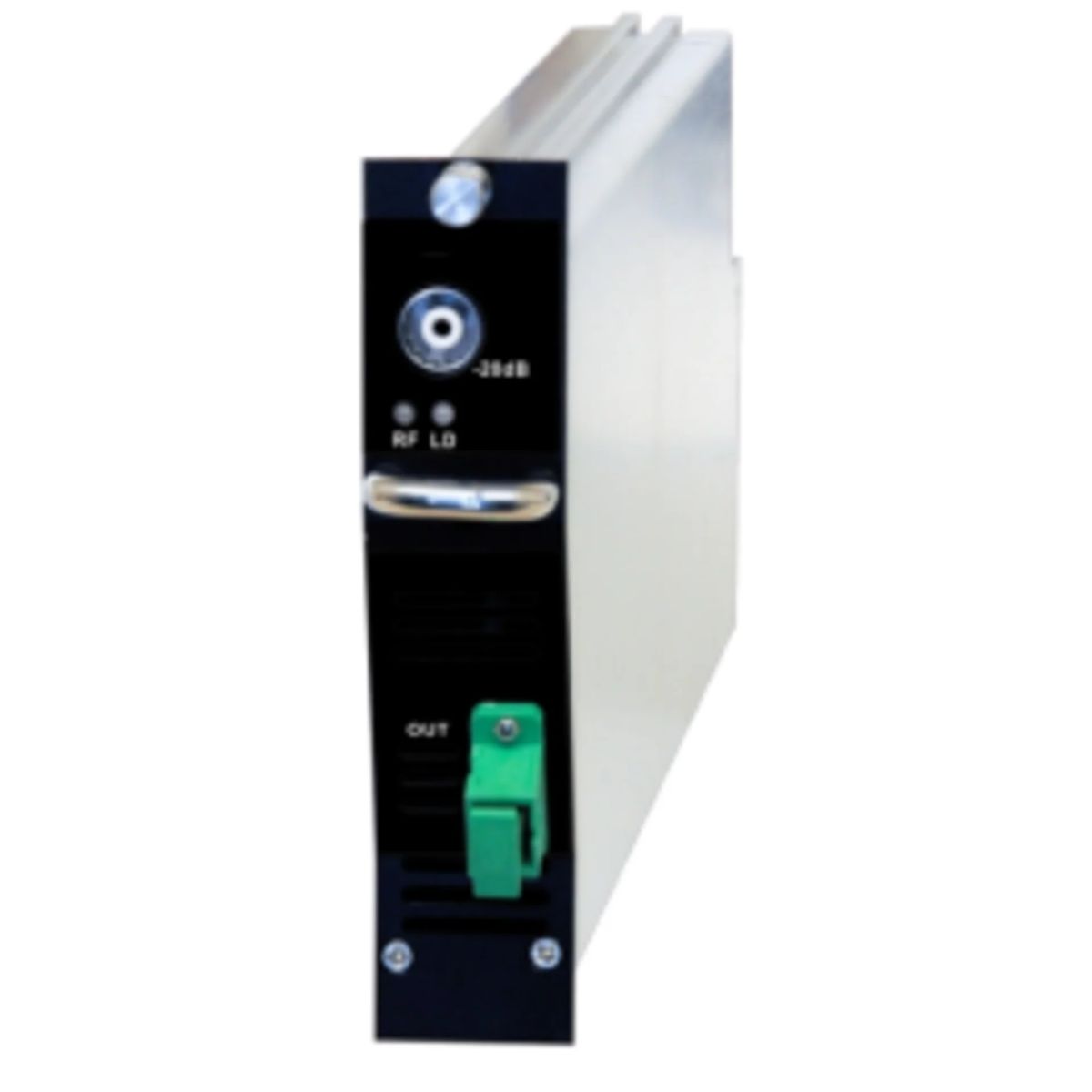

Модуль для оптической платформы передатчик Vermax-WOS-TR1310-11

Описание
Оптический передатчик прямого канала на длине волны 1310нм используется для передачи по оптоволокну аналоговых телевизионных сигналов, сигналов цифрового телевидения и сигналов данных CMTS в сети HFC. Передатчик имеет запатентованную схему предварительного усиления, высокий CNR и низкий уровень шума.

Рабочие характеристики

• Поддержка горячей замены.
• Диапазон 47M ~ 1,2G.
• Режимы управления усилением AGC и MGC (опционально).
• DFB лазер.
• Максимальная выходная мощность до 15 дБм.
• Высокие показатели CNR, CSO, CTB.

Пункт

Ед. изм

Параметр

Длина оптической волны

нм

1310 ± 20

Выходная оптическая мощность

дБм

4 ～ 15

Тип лазера

-

DFB лазер

Режим оптической модуляции

-

Прямая модуляция

Тип оптического разъема

-

SC / APC

Оптические возвратные потери

дБ

> 45

Диапазон частот

МГц

47 ～ 870/1003/1218

Плоскостность в полосе

дБ

± 0,75

Входное сопротивление RF

Ω

75

Входной тестовый порт

дБ

-20 ± 1

Входные возвратные потери

дБ

≥ 16

Изоляция входного порта

дБ

≥ 50

C / N

дБ

≥ 52

C / CTB

дБ

≥ 67

C / CSO

дБ

≥ 62

Входной уровень RF

дБмкВ

77±5

Диапазон регулировки в режиме AGC

дБ

± 5

MGC диапазон затухания

дБ

0 ～ 20

Рабочая Температура

℃

-5 ～ + 55

Температура хранения

℃

-30 ～ + 70

Максимальная потребляемая мощность

Вт

≤10

Вес

кг

1
