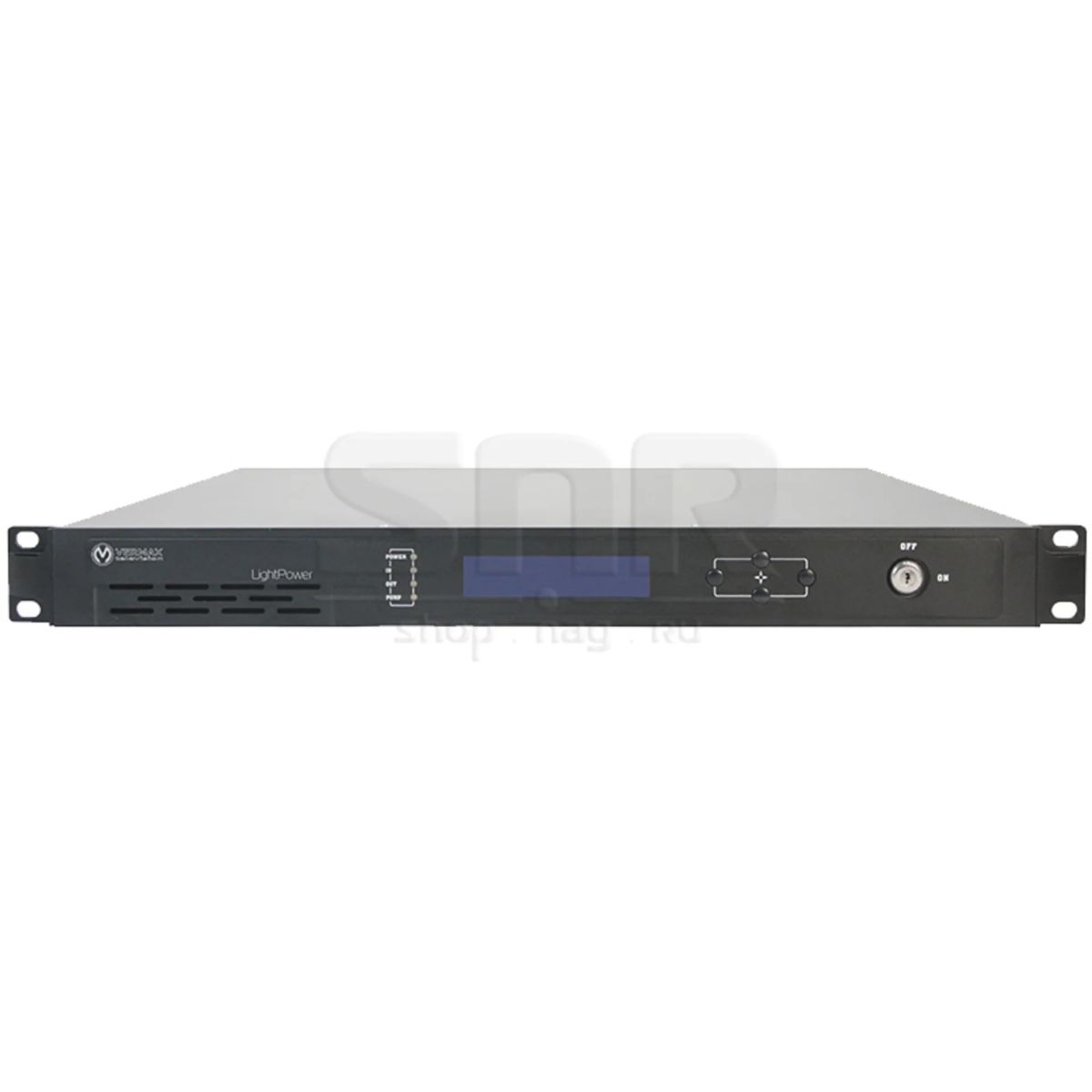

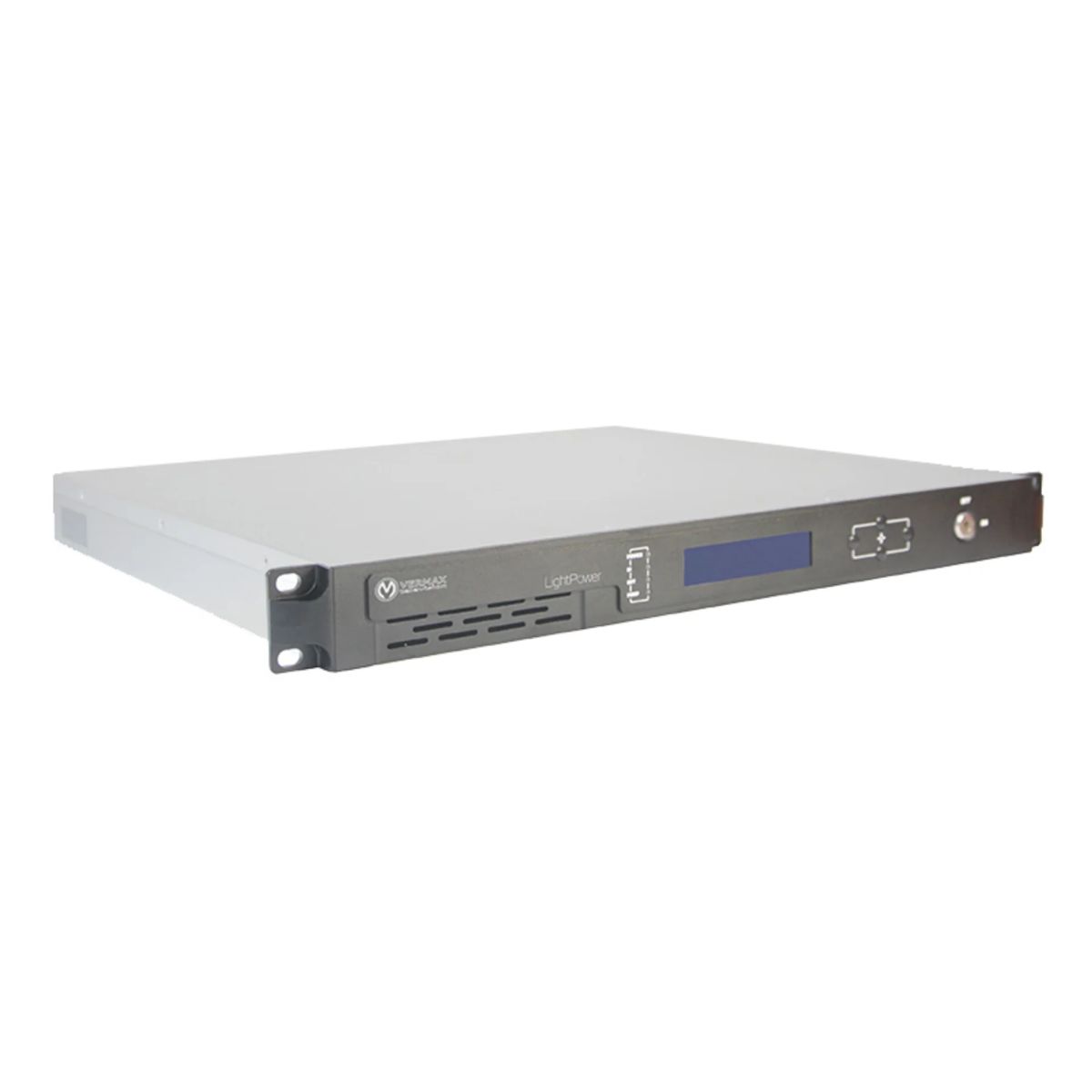

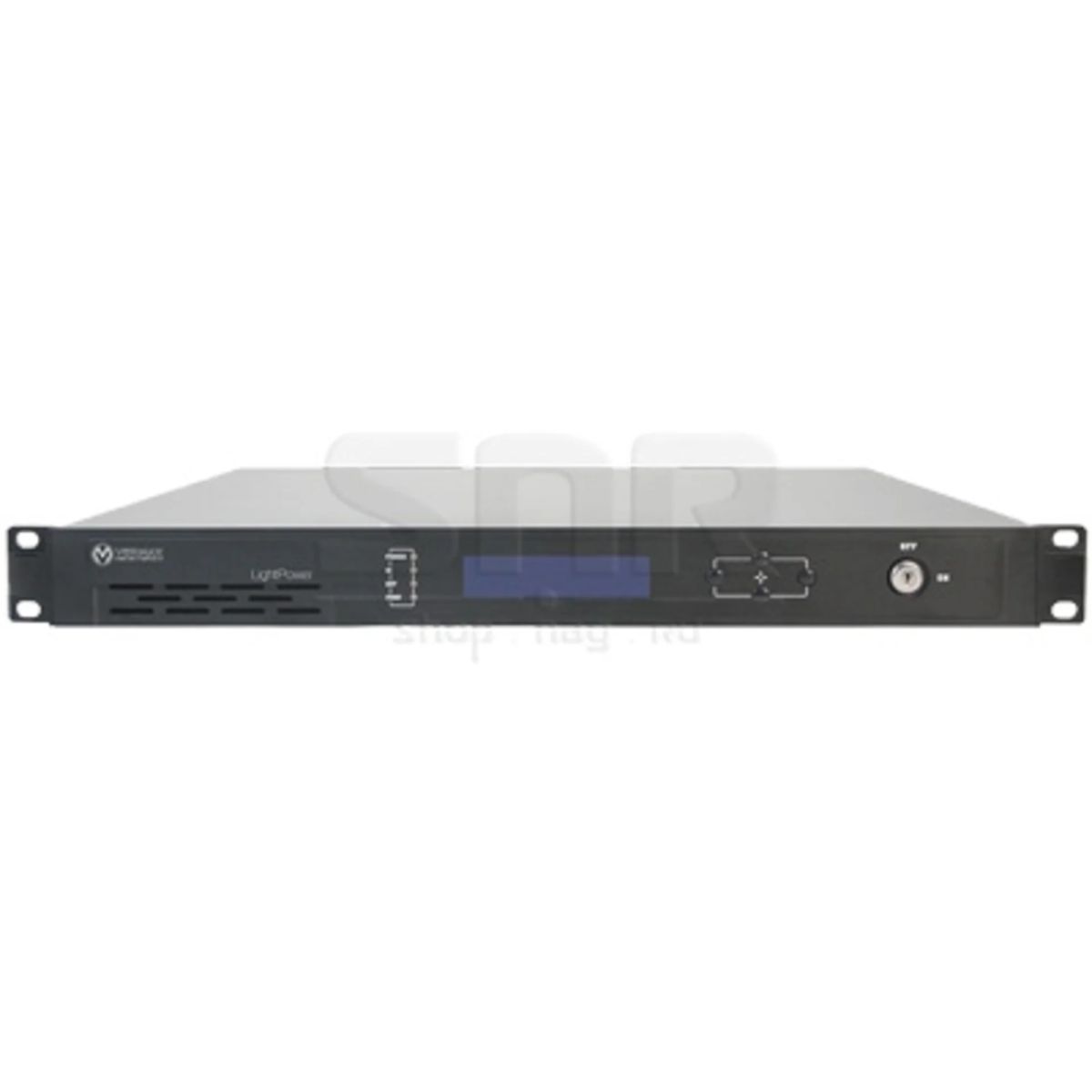

Оптический усилитель VERMAX для сетей КТВ, 16dBm
Характеристики товара
Сертификат соответствия OC-2-OT-0833
Поддерживает управление и мониторинг по WEB, SNMP и по средствам прикладного ПО Vermax Network Management System (Vermax NMS)
VERMAX-EDFA-xx - оптические усилители на волокне, легированном эрбием (Усилитель EDFA - Erbium-Doped Fiber Amplifier) Оптический усилитель состоит из легированного эрбием оптического волокна и высоконадежных лазеров накачки работающих на 980/1480 нм. Хорошие эксплуатационные показатели позволяют использовать данную модель в различных сетях кабельного телевидения больших и средних размеров.
-
Низкий шум и высокая энергетическая эффективность обеспечивается применением системы лазеров накачки с разными длинами волн;
-
Микропроцессорная система контроля обеспечивает стабильность параметров и рабочих режимов;
-
Встроенный дисплей для контроля рабочих режимов;
-

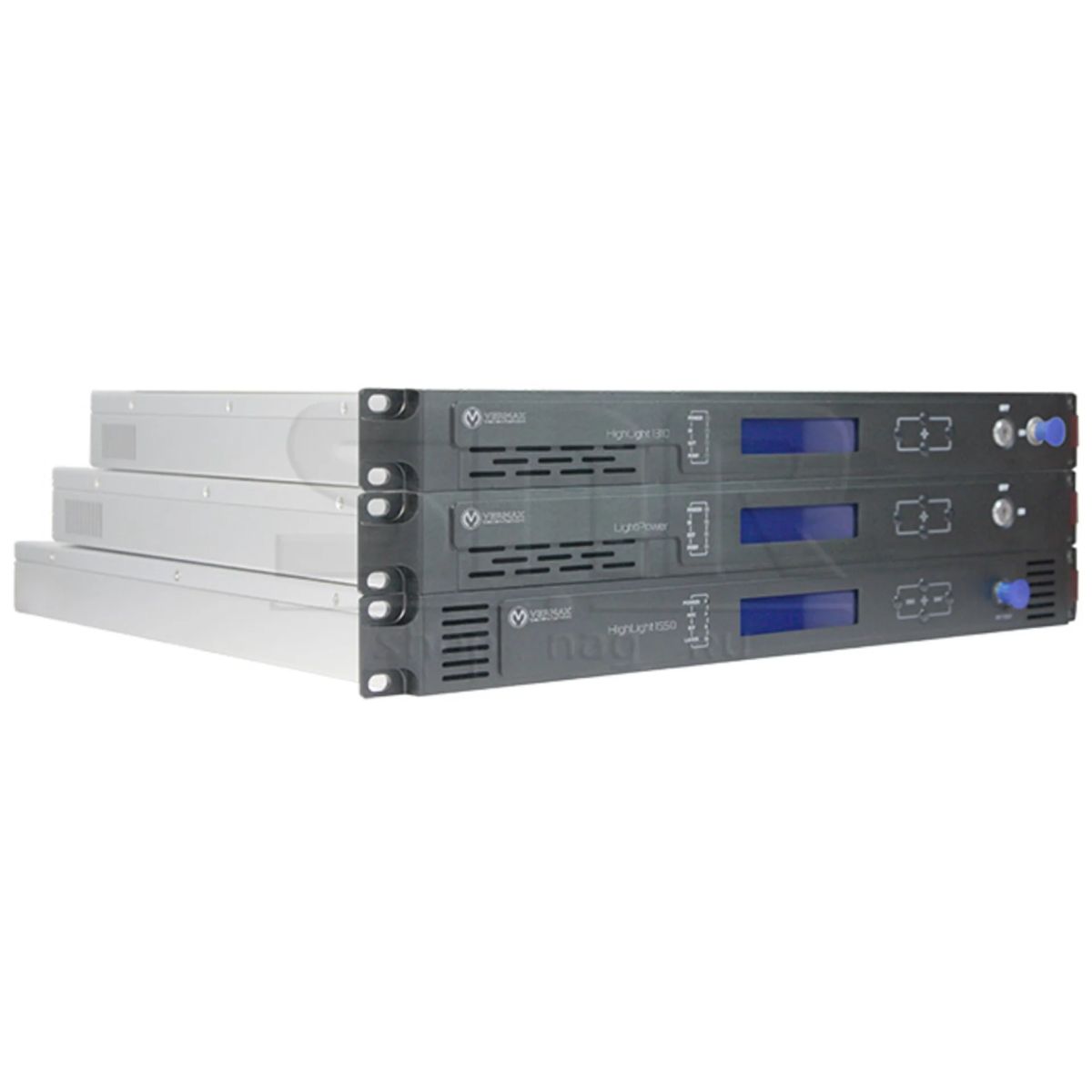

Широкий диапазон доступных выходных мощностей (различные модели);
-
2 блока питания;
-
Стандартный конструктив 19" 1U.
| Параметр | Значение | Примечание | |
| Характеристики оптической части | Длина волны, нм | 1545..1565 | |
| Входная мощность, дБм | -10 ... +10 | рекомендуемый входной уровень сигнала 0 ... +5 | |
| Выходная мощность, дБм | 15 .. 25 дБм | В зависимости от модели | |
| Стабильность выходной мощности, дБ | +/- 0,5 | ||
| Число выходов | 1 | | |
| Коэффициент шума, дБ | 5 | при оптической мощности на входе 0дБ | |
| Обратные потери, дБ | >45 | на оптическом входе / выходе | |
| Поляризационно-зависимые потери, дБ | 0,3 | | |
| Зависимость коэффициента усиления от поляризации, дБ | 0,5 | | |
| Изоляция входа / выхода, дБ | -30 | | |
| C/N | 51 | 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм | |
| C/CTB | 63 | ||
| C/CSO | 63 | ||
| Оптический разъем | SC/APC | под заказ FC/APC, LC/APC | |
| Встроенный аттенюатор | 0-4 | | |

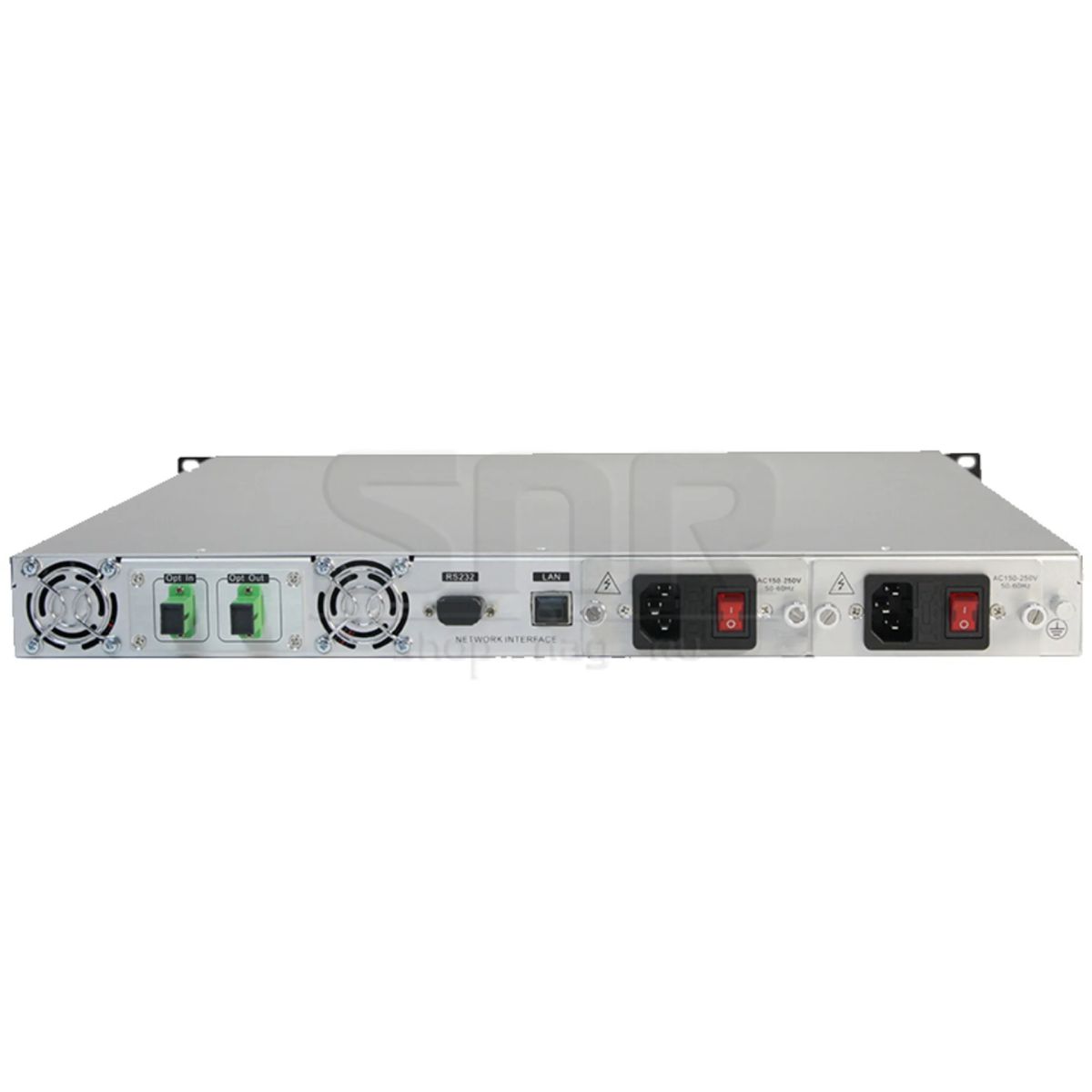

| Общие характеристики | Сетевой интерфейсный порт | RJ-45, RS-232 | поддерживает I.E. и SNMP |
| Напряжение питания, В | 160..250 (50Гц) | 220VAC Опционально DC 36-90В | |
| Потребляемая мощность, Вт | >50 | при работе одного блока питания | |
| Рабочая температура, oC | -5..+55 | температура регулируется автоматически | |
| Температура хранения, | -30..+70 | ||
| Относительная влажность | 5% ~ 95% | ||
| Размеры, мм | 483 x 405 x 44 | 1RU | |
| Вес, кг | 5 | в упаковке 6кг | |
| Параметр | Значение | Примечание | |
| Характеристики оптической части | Длина волны, нм | 1545..1565 | |
| Входная мощность, дБм | -5 (-10) ... +10 | рекомендуемый входной уровень сигнала 0 ... +5 | |
| Выходная мощность, дБм | В зависимости от модели | 15 .. 25 дБм | |
| Стабильность выходной мощности, дБ | +/- 0,5 | ||
| Число выходов | 1 | SC/APC | |
| Коэффициент шума, дБ | 5 | при оптической мощности на входе 0дБ | |
| Обратные потери, дБ | >45 | на оптическом входе / выходе | |
| Поляризационно-зависимые потери, дБ | 0,3 | | |
| Зависимость коэффициента усиления от поляризации, дБ | 0,5 | | |
| Изоляция входа / выхода, дБ | -30 | | |
| C/N | 51 | 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм | |
| C/CTB | 63 | ||
| C/CSO | 63 | ||
| Оптический разъем | SC/APC | под заказ FC/APC, LC/APC | |
| Общие характеристики | Сетевой интерфейсный порт | RJ-45, RS-232 | поддерживает I.E. и SNMP |
| Напряжение питания, В | 160..250 (50Гц) | 220VAC опционально DC, AC+DC | |
| Потребляемая мощность, Вт | 50 | при работе одного блока питания | |
| Рабочая температура, oC | -5..+55 | температура регулируется автоматически | |
| Температура хранения, | -30..+70 | ||
| Относительная влажность | 5% ~ 95% | ||
| Размеры, мм | | В зависимости модели | |
| Вес, кг | | В зависимости модели | |
