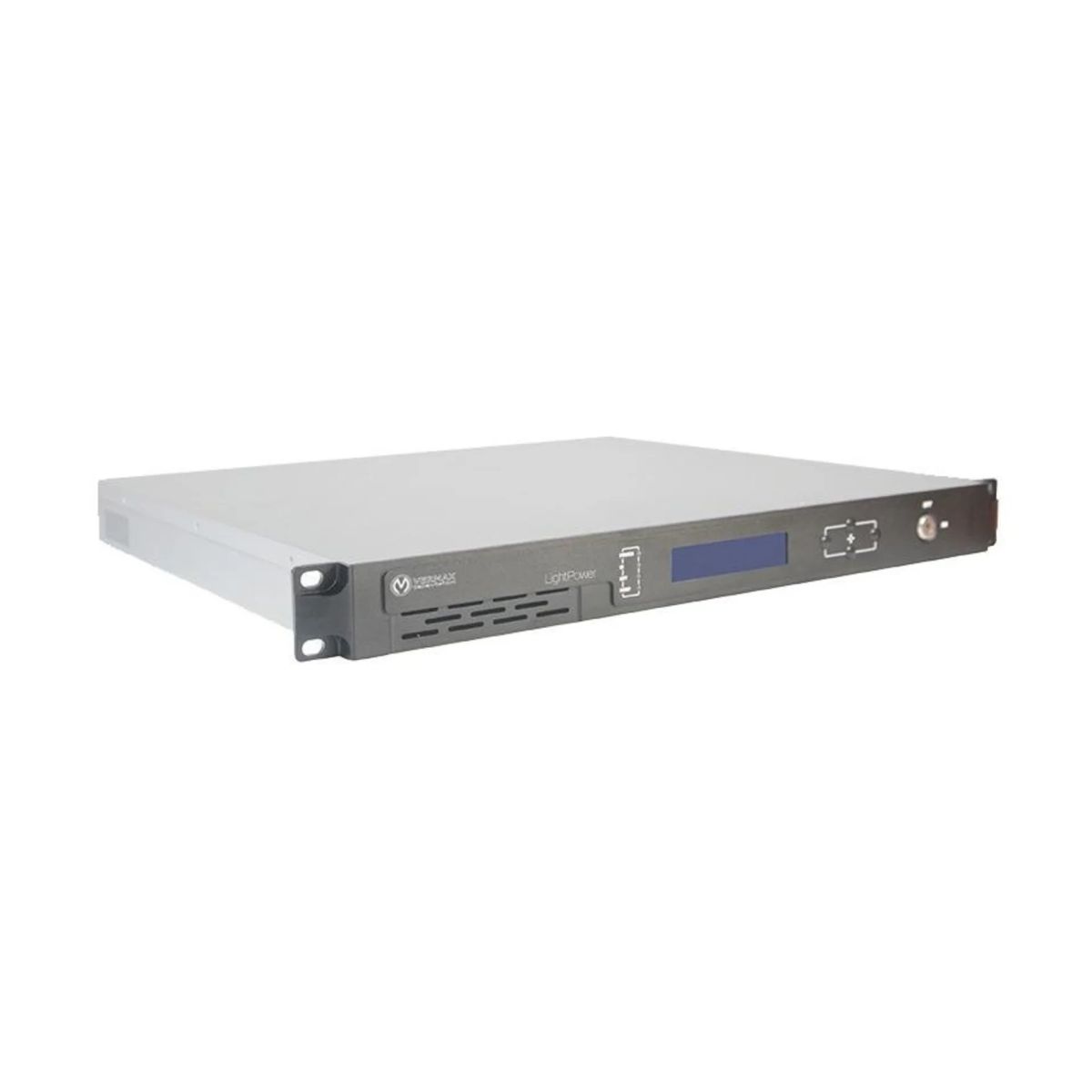

Передатчик оптический для сетей КТВ Vermax-HL-1550EML
Характеристики товара
Оптический передатчик серии Vermax-HL-1550EML – передатчик 1550 нм с внешней модуляцией, построенный на основе интегрированного EAM (электро-абсорбционного внешнего модулятора) в DFB лазер, что позволяет снизить общую стоимость передатчика и заменить отдельный модулятор Маха-Цендера. Передатчик разработан специально для передачи сигналов кабельного телевидения и соответствует требованиям для HFC-сетей и передачи оптического сигнала на большие расстояния (до 50км) с уровнями SBS до 20dBm.
Устройство производит фазовую модуляцию микроволнового источника на длине волны 1550 нм, максимальный SBS 20 дБм, 2*RF входа с изоляцией выше 50 дБ, опционально может иметь встроенный CWDM мультиплексор. Особенно хорошо подойдет для оптических сетей с полностью цифровым сигналом телевидения: при SBS 20дБм и длине линии 25 км – MER >40 дБ.
Особенности:
- Частотный диапазон до 1,2ГГц (опция)
- MER >40дБ.
- SBS от 13 до 20 дБ с шагом настройки в 0,5 дБ.
- АРУ -5 ... +5 дБ и РРУ 0 ... -20 дБ.
- Два блока питания с поддержкой горячей замены. (AC/AC, AC/DC, DC/DC)
- Выходная мощность лазера, ток смещения и ток охлаждения измеряются в реальном времени..
- Управление и мониторинг посредством SNMP и веб интерфейса
Технические характеристики
| Наименование | Параметры |
| Оптические характеристики | |
| Длина волны, нм | 1550 |
| Тип лазера | EML (лазер со встроенным модулятором) |
| Оптическая мощность, дБм | 10 |
| Ограничение SBS, дБм | 13 ... 20 с шагом в 0,5 |
| Уровень сигнала на входе (для модели WD), дБм | -5 ... 10 |
| Тип оптического разъема | SC/APC |
| Тип оптического волокна | одномодовое |
| RF характеристики | |
| Частота, МГц | 47-870 (опционально 47-1003) |
| Неравномерность АЧХ, дБ | ±0.75 |
| Возвратные потери, дБ | >16 |
| Тип разъема RF | 4*F (female) |
| Выходное сопротивление, Ω | 75 |
| Нормируемый входной уровень, дБмкВ | 80 |
| Входной уровень, дБмкВ | 77 ± 5 |
| Диапазон АРУ (AGC), дБ | +5 … -5 |
| Диапазон РРУ (MGC), дБ | 0 ~ 20 |
| Изоляция между входами, дБ | ≥ 50 |
| Общие характеристики | |
| Напряжение питания, В | AC 150~265 или DC 36~72 |
| Потребляемая мощность, Вт | 60 |
| Рабочая температура, °С | -5 … +55 |
| Температура хранения, °С | -30 … +70 |
| Размеры, мм | 483x377x44 |
| Вес, кг | 5.5 |
