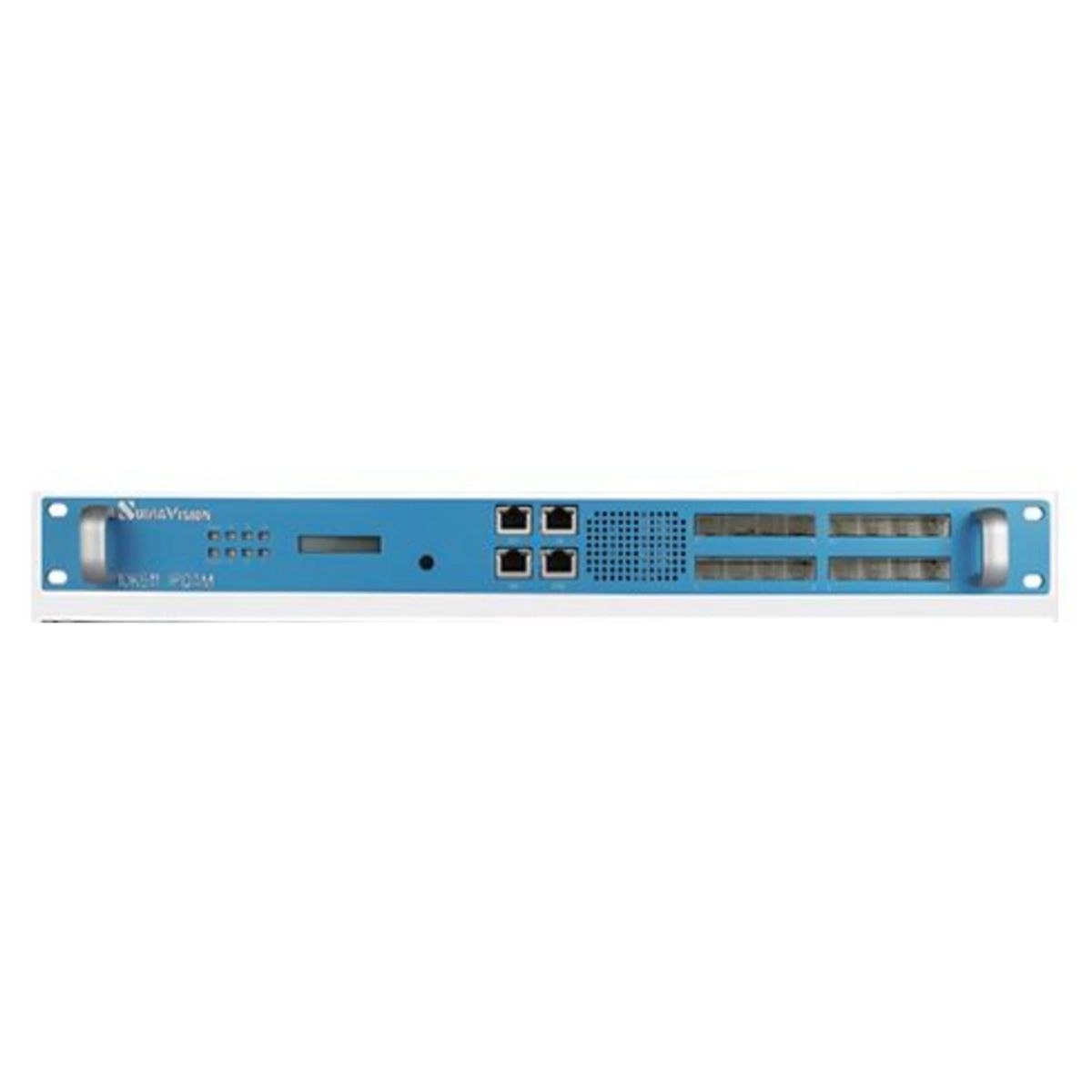

Шасси Sumavision IPQAM3.3
Характеристики товара
Шасси QAM модулятора IPQAM3.3 — это третье поколение шасси QAM модуляторов Sumavision IPQAM3.0 и IPQAM3.1. До 384 частот в одном шасси размером 1U при установке карт расширения. Устройство спроектировано как высокоинтегрированный цифровой видеошлюз, который мультиплексирует и скремблирует контент, передаваемый в потоковом режиме по IP-сети. Модульная платформа позволяет оператору по мере развития бизнеса наращивать число QAM-потоков и к подписчикам широковещательных сервисов, и к клиентам VoD.
Встроенная лицензия мультиплексора.
Поставляется без блоков питания. Для заказа блоков питания используйте артикул 3DES00001005
Характеристики:
• Возможный диапазон частот при использовании карт расширения от 45 МГц до 1000 МГц.
• 6 слотов расширения.
• Высокая степень интеграции, может достигать 384 выходных портов.
• Поддержка функции скремблирования.
• ITU-T J.83Annex A/B/C, соответствие стандарту DVB-C.
• 10GbE на каждом порту.
• ARP, ICMP, IGMP-V1/2/3.
• 256 каналов на порт расширения.
• WEB/SNMP управление и обновление.
• Низкое энергопотребление.
| Вход | 10GbE port - SFP | 4 х 10GbE ports, 9600Mbps на порт |
| 1 GbE port - SFP | 4 х 1GbE ports, 960Mbps на порт | |
| Поддержка протоколов ARP, ICMP ,IGMP v1/v2/v3 | ||
| Интерфейс IEEE802.3 z (optical) or IEEE 802.3 ab (electric) | ||
| Сетевой джиттер | 0 … 1000ms | |
| Выход | Output QAM (RF interface) | |
| Диапазон частот | 45-1000MHz(не смежные), шаг 1kHz | |
| Тип коннектора | 4 x 2RF/ 6x 2RF, 75Ω F-type | |
| Формат модуляции | ITU-T J.83 Annex A, B, C | |
| Модуляция | 64, 128, 256 | |
| Символьная скорость | 3,5 … 7MS/s , 1kBaud step | |
| Выходные возвратные потери | 13 … 14dB | |
| Точность выходного уровня | 0,5dB | |
| Шаг выходной мощности | 0,1dB | |
| Точность выходной частоты | +/- 1kHz | |
| Шаг выходной частоты | 1kHz | |
| Уровень (dBmV) | 35-62dBmV | |
| MER (EQ off) | ≥43dB | |
| MER (EQ on) | ≥46dB | |
| Коффициент мощности соседненго канала | ≥ 60dB | |
| Отншение подавления паразитных сигналов | ≥ 60dB | |
| Фазовый шум | -85 dBc/Hz @1K, -105 dBc/Hz @10K, -113 dBc/Hz @100K | |
| PCR джиттер | ±200ms | |
| Мультиплексирование и скремблирование | 1 x RJ45 100M/1000M для скремблирования (совместно используется с портом управления) | |
| 1 x RJ45 DTI (зарезервирован) | ||
| Поддержка более 1024 UDP на порт | ||
| Мультиплексирование IP через TS | ||
| Ремультиплексирование/маршрутизация входного потока | ||
| Устранение PCR джиттера и повторная маркировка входных потоков | ||
| Извлечение PSI, возможность автоматической генерации и вставки | ||
| Поддержка одновременного шифрования 6 CA Simul-cryption | ||
| IP over TS шифрование | ||
| Редактирование PSI/SI | ||
| DVB Simulcrypt | ||
| Шифрование программ и элементарных потоков | ||
| Управление | Передняя панель | LCD дисплей и кнопки |
| Ethernet | 1xRJ45, Web, SNMP, Sumavision eManager | |
| Ethernet | Web, SNMP, Sumavision eManager | |
| Обновление | Через Ethernet порт | |
| Физические параметры | Размеры | 44.4mm(H) x 482.6mm(W) x 434.5mm(D) |
| Эл.питание | 100V - 240V AC | |
| Потребляемая мощность | ≤500W | |
