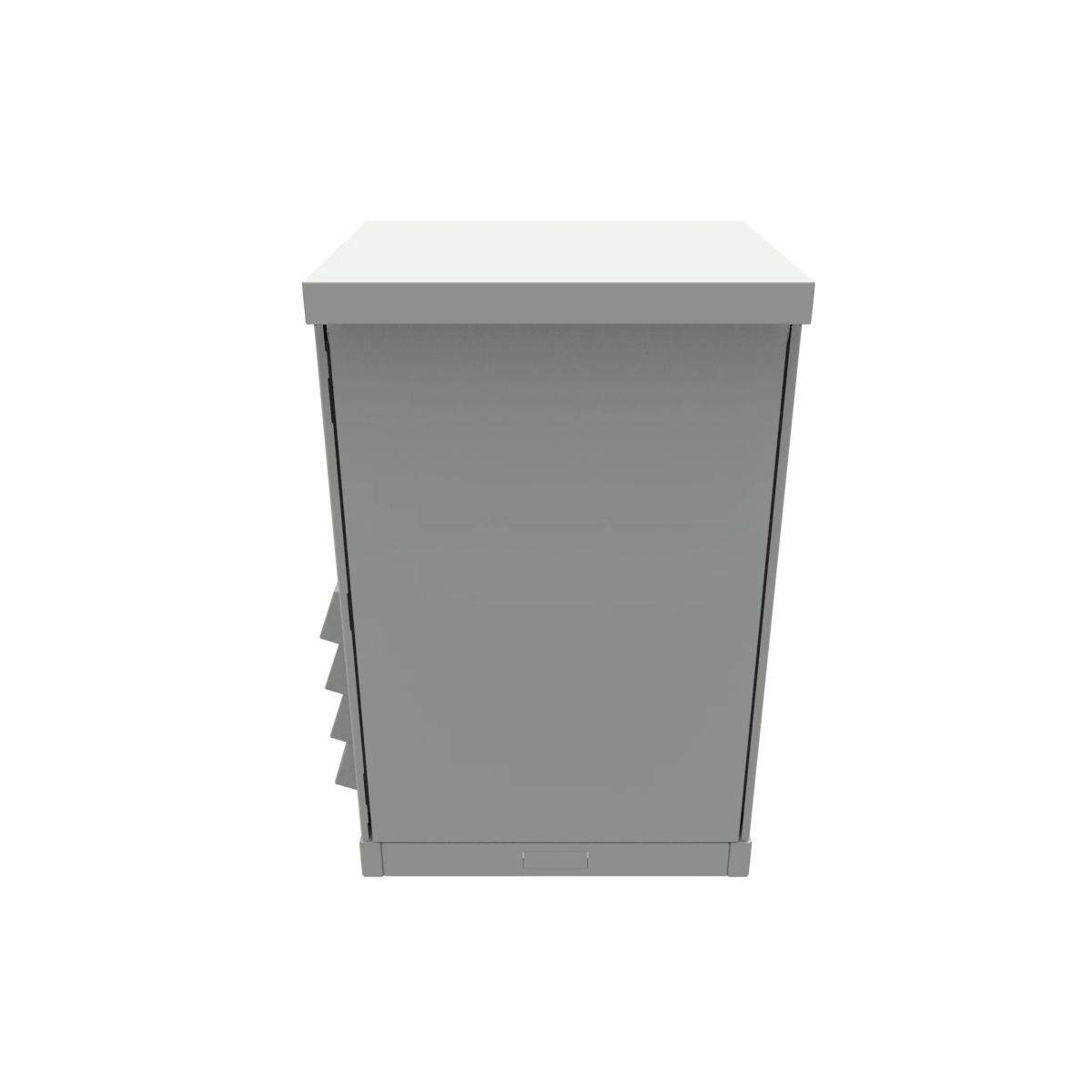

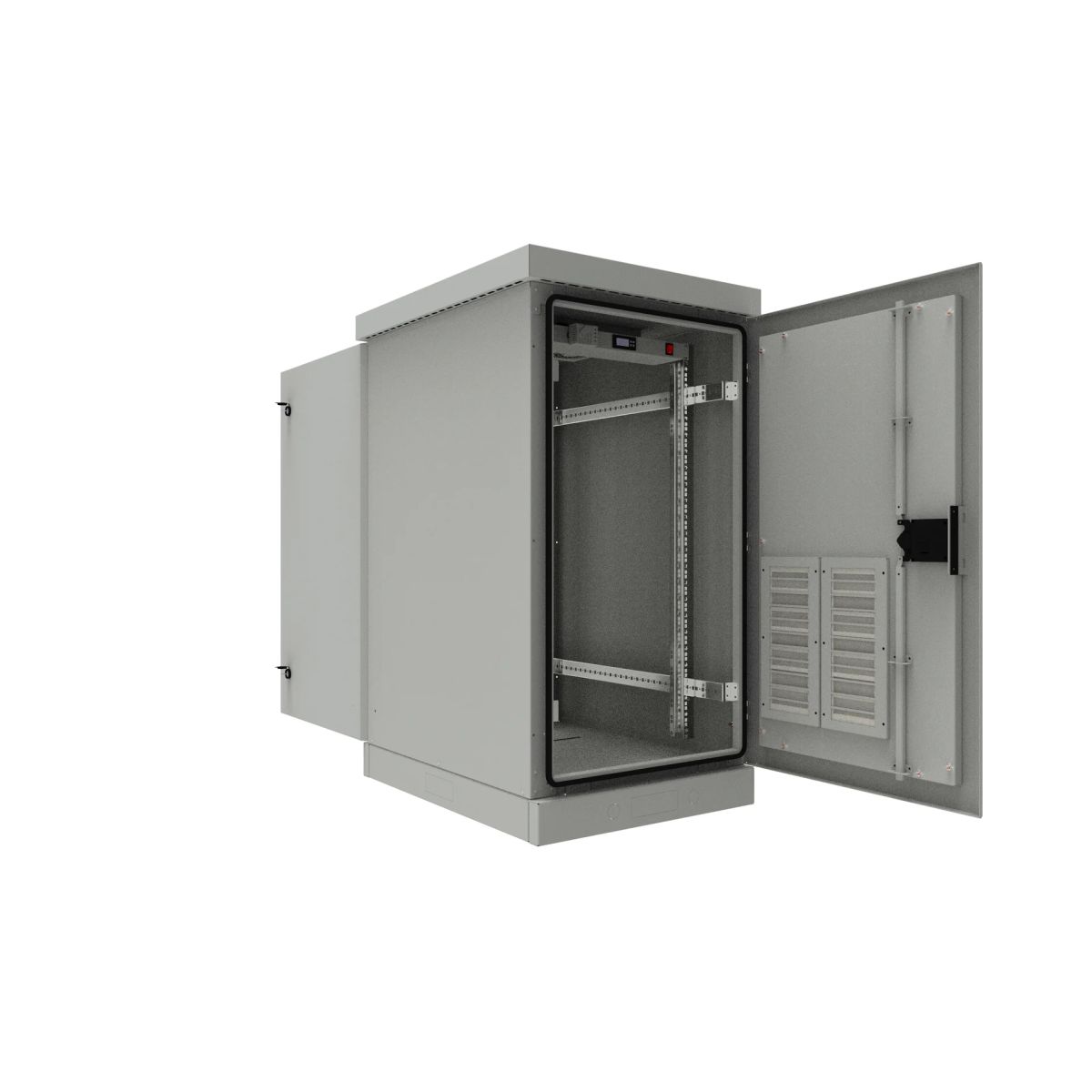

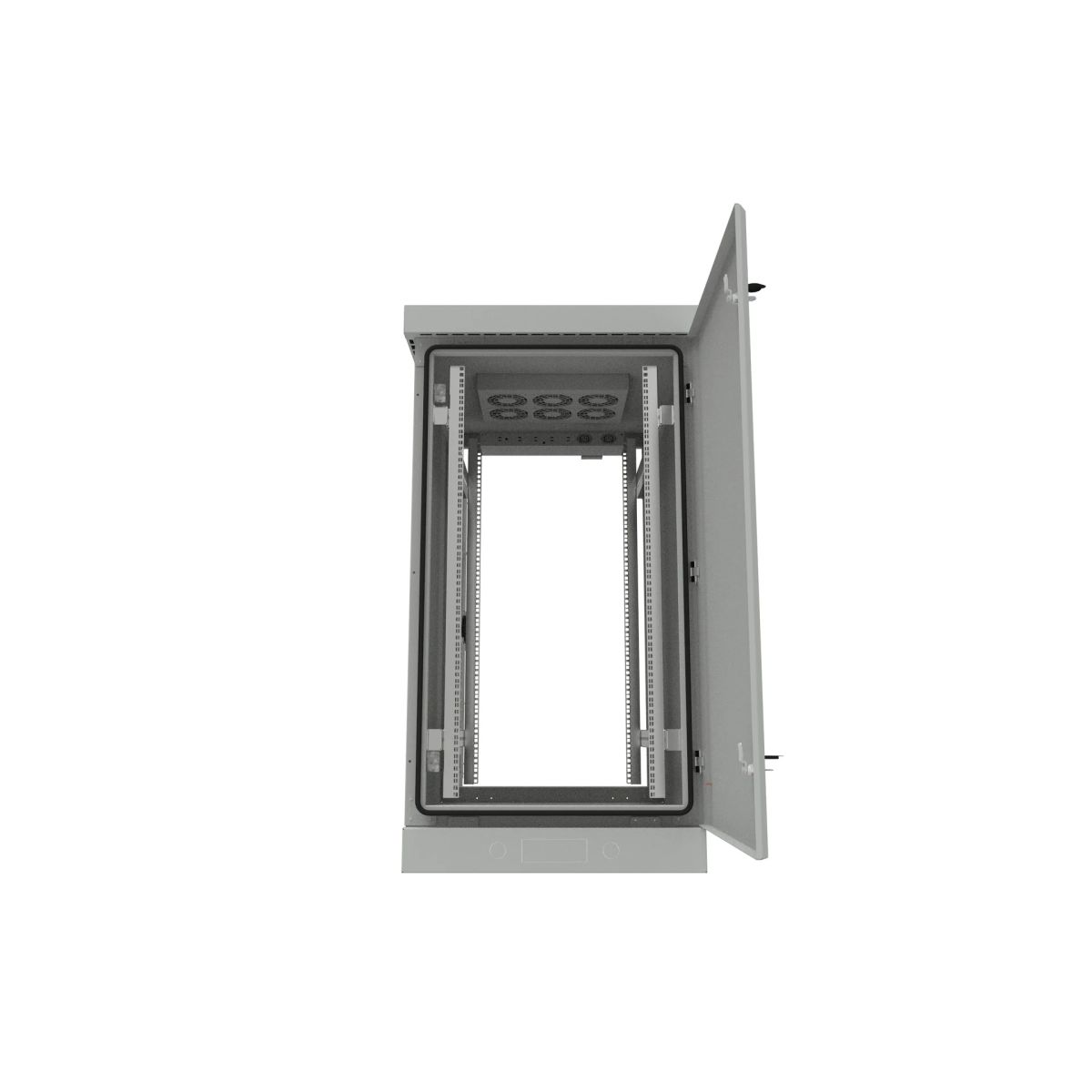

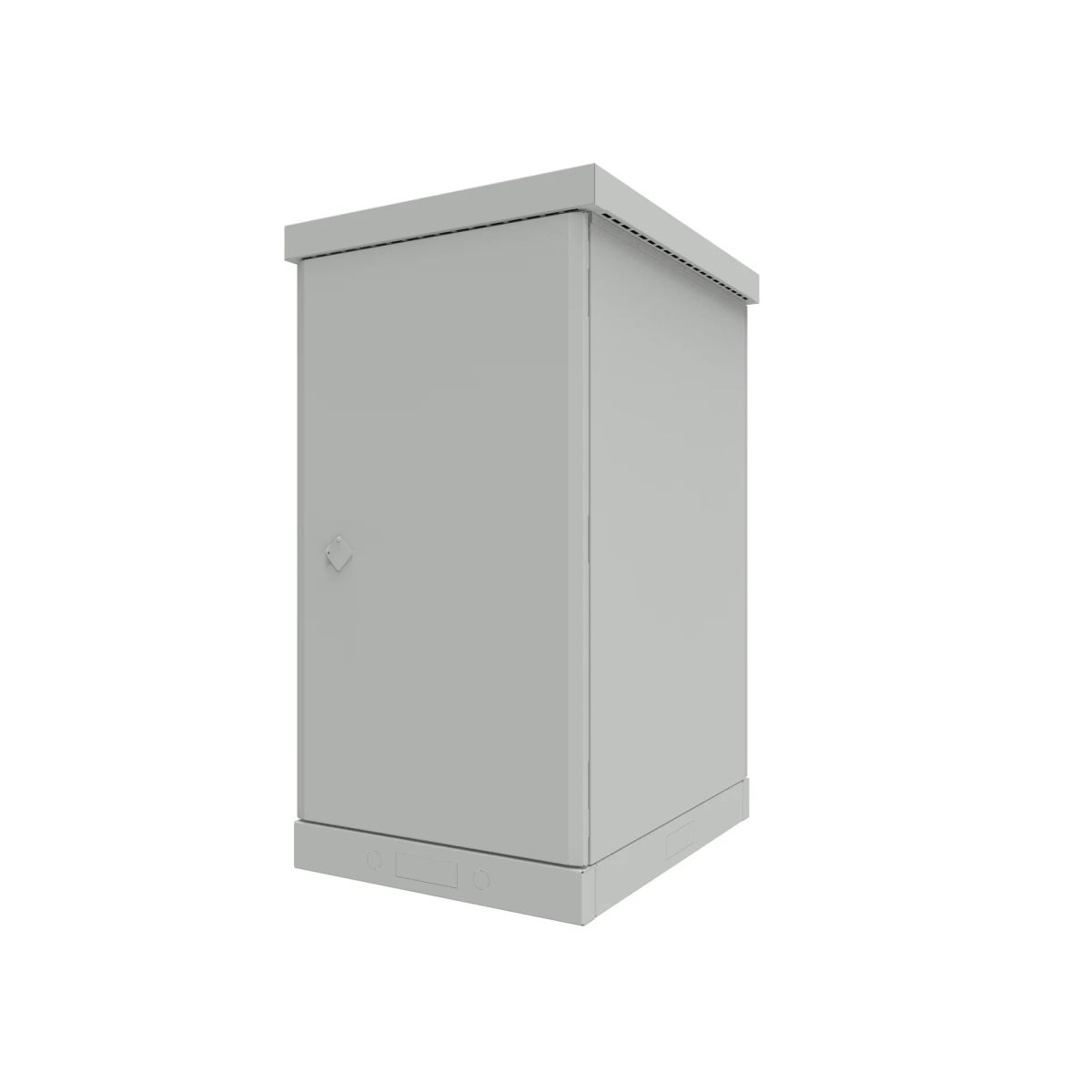

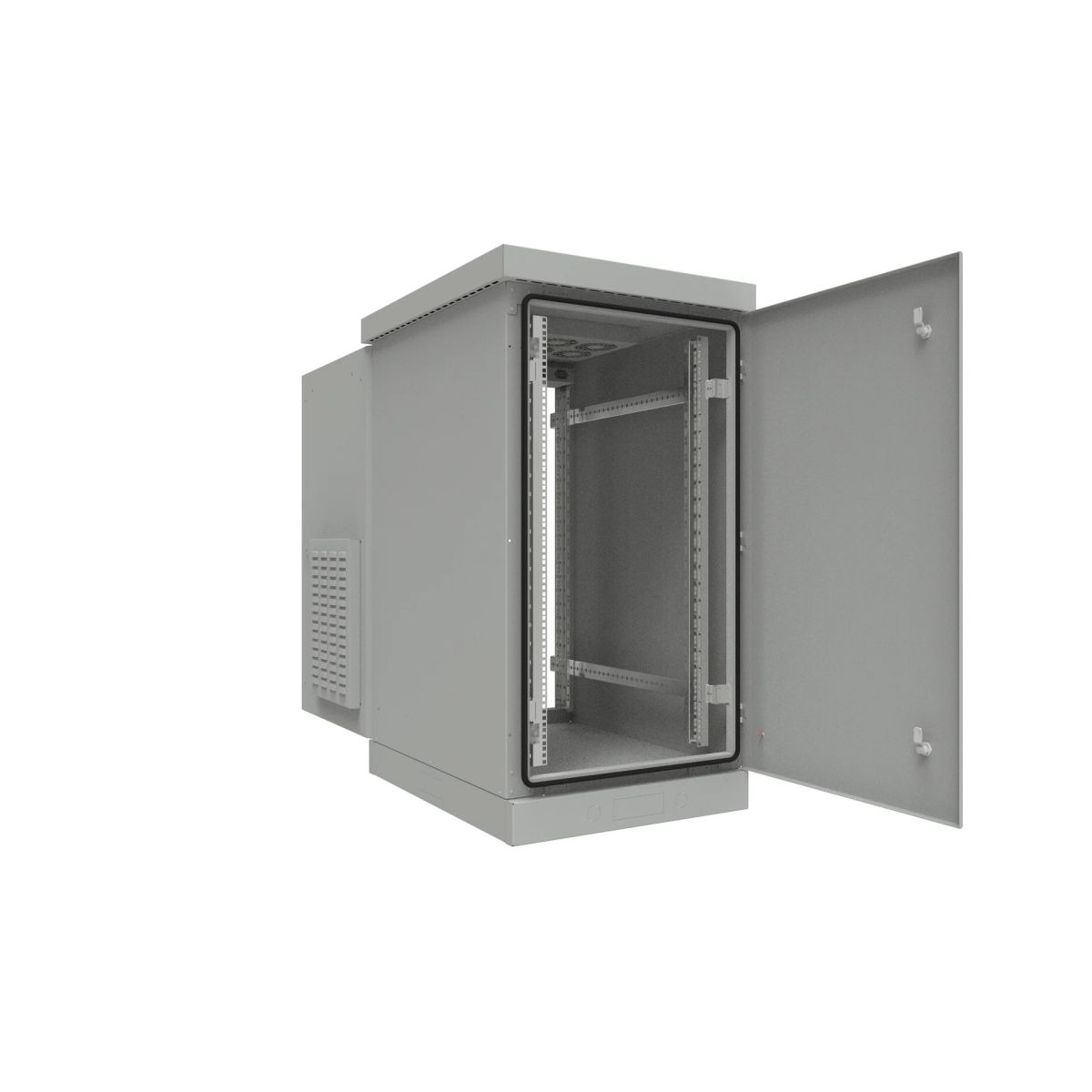

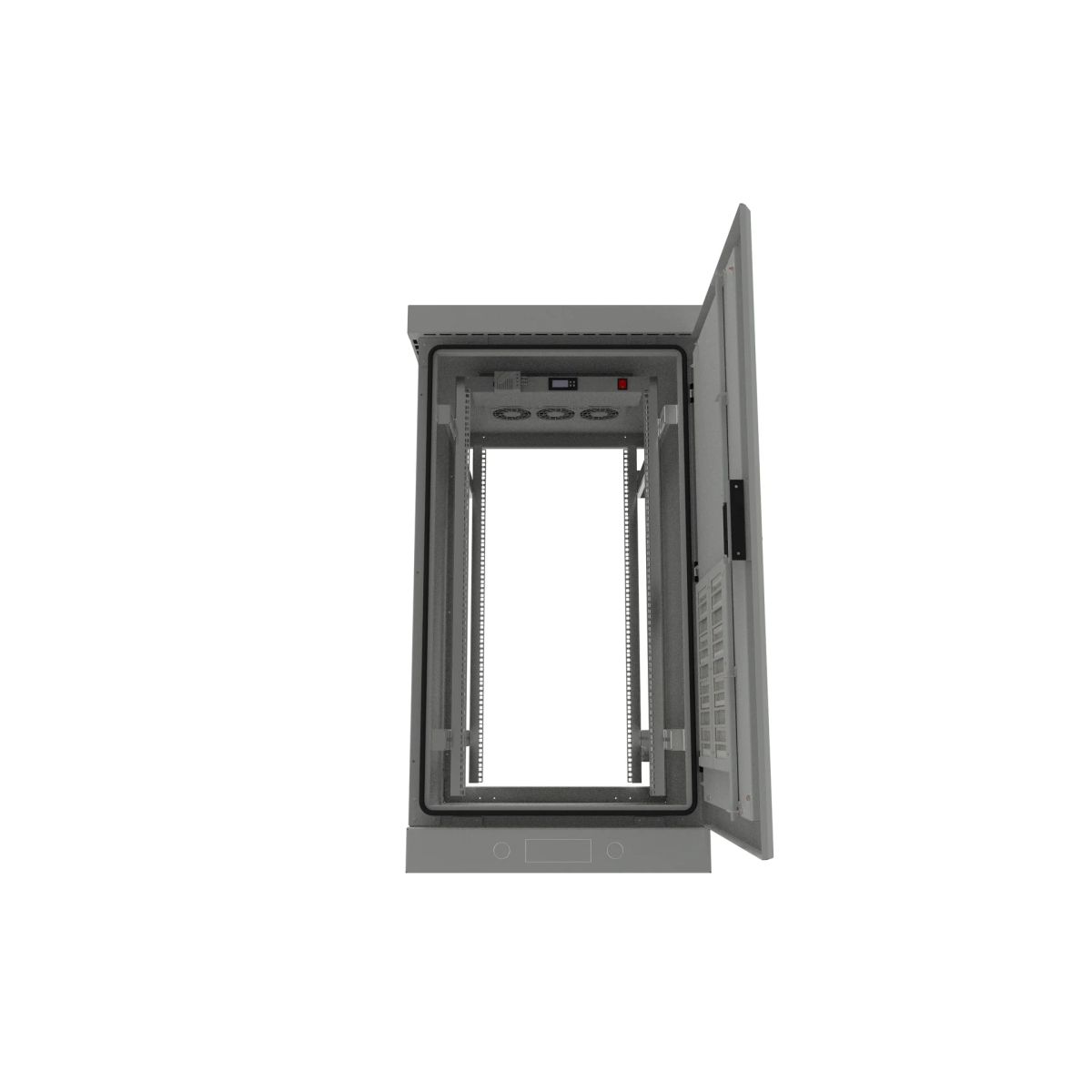

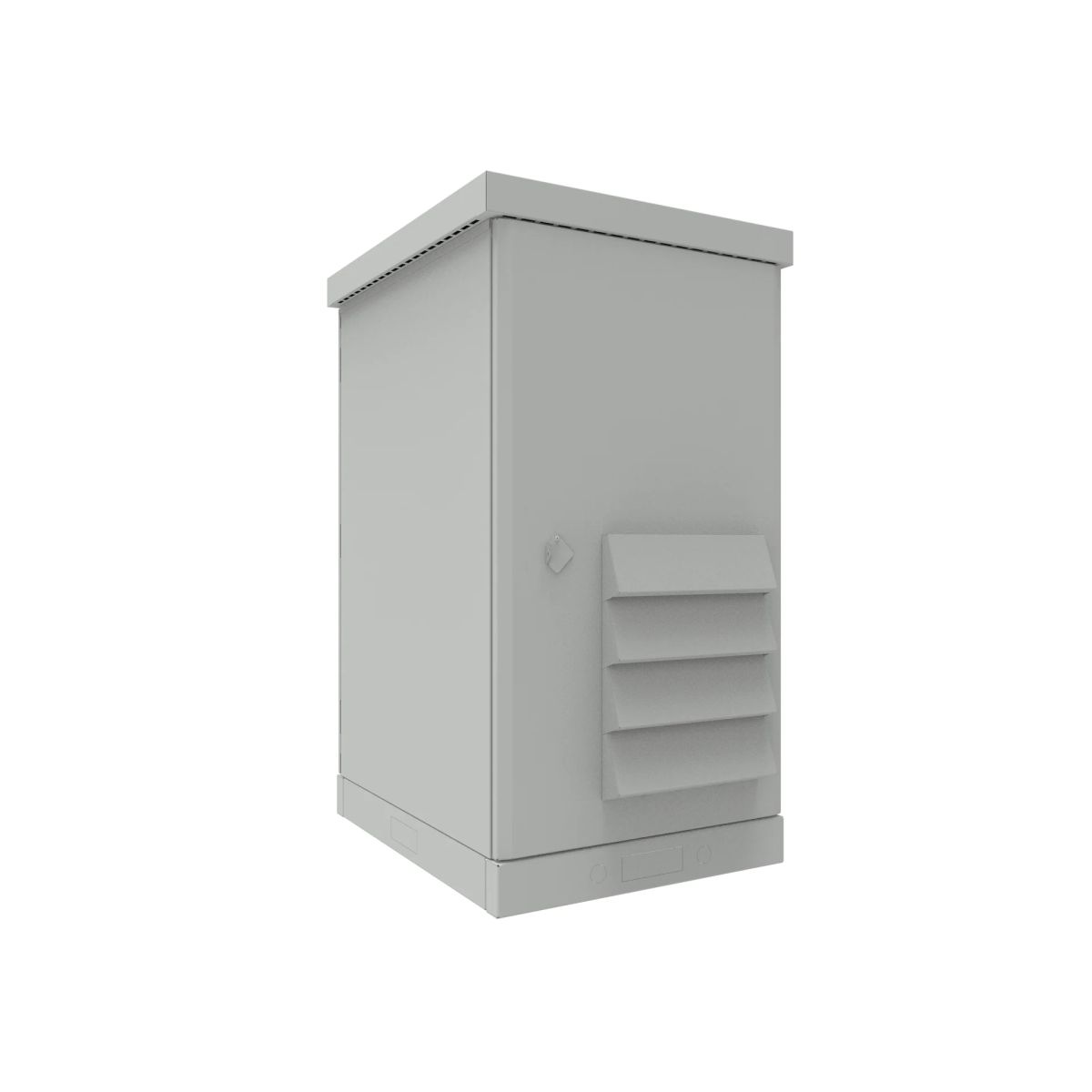

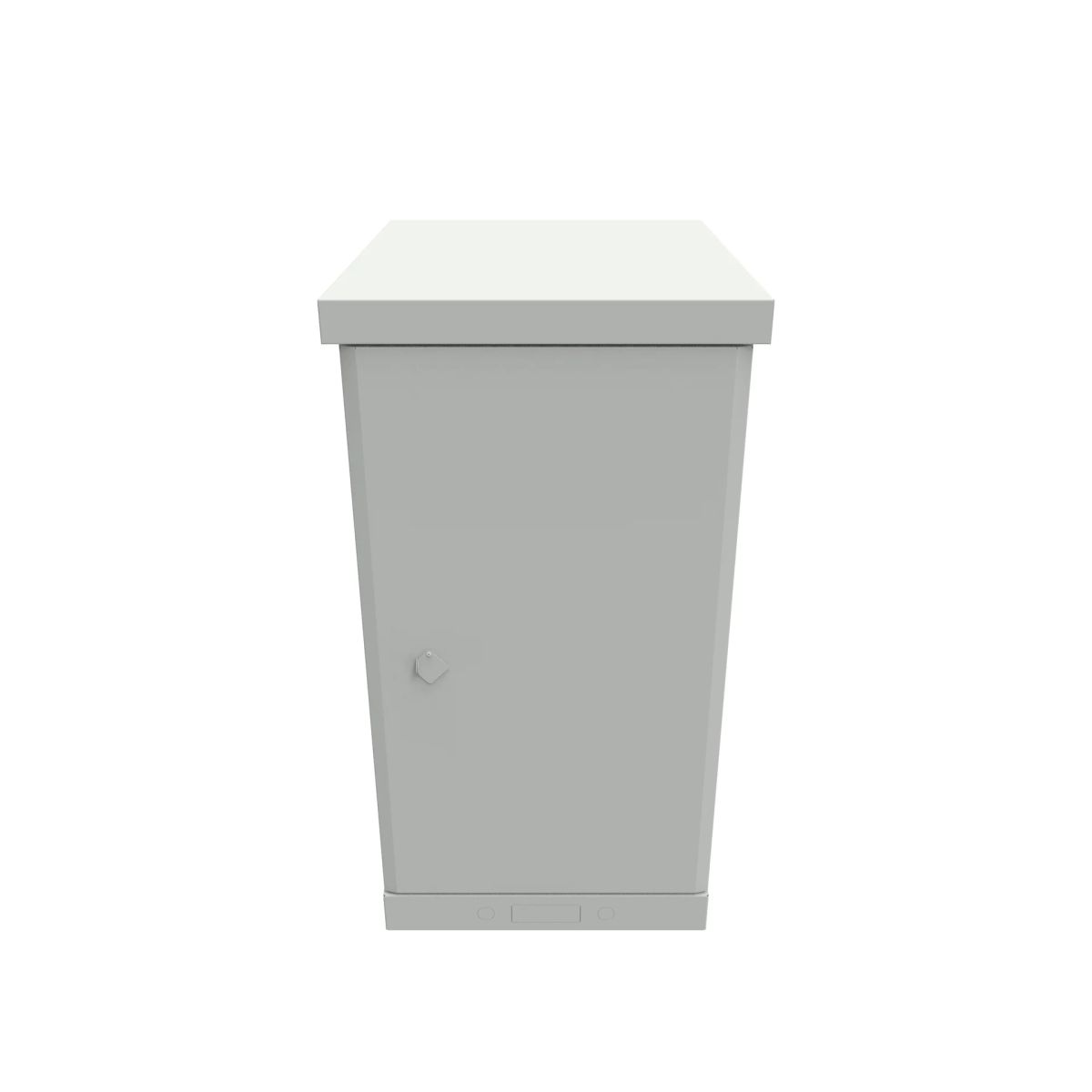

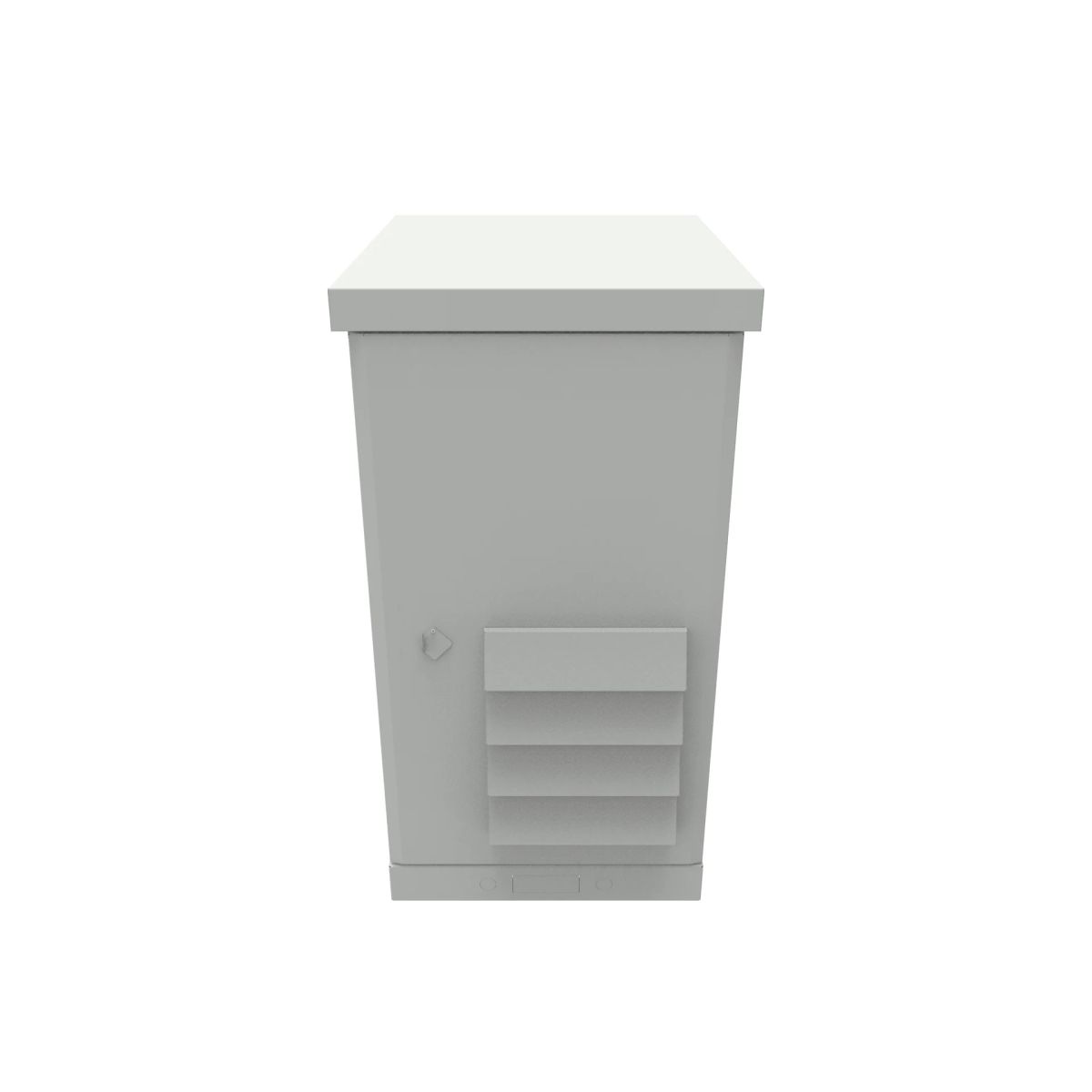

Шкаф климатический 33U, укомплектованный, тип 3
Характеристики товара
Шкаф климатический серии SNR-OFC-337090-TYPE2 с размещенным в нем автономно функционирующим активным и пассивным телекоммуникационным оборудованием, поддерживает заданный температурный режим при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе. Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм. Шкаф имеет предустановленный вентиляторный модуль и нагреватель. Вид климатического исполнения У1 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP55
Скатная крыша и цоколь являются опцией, возможно проработка под требование Заказчика.
Габаритный чертеж цоколя:
Комплектация
| № п/п |
Код |
Наименование | Кол-во в 1 компл. | Ед.изм |
| Шкаф | ||||
| 1 | ТВS.33.0709 | Шкаф металический 2700х750х960 мм | 1 | шт. |
| 2 | T-FAN.2.K | Вентиляторный блок 2 вентилятора (комплект) | 2 | шт. |
| 3 | FFP.43.17 | Фильтр 430х170 | 2 | шт. |
| 4 | FFP-AP092.43.17 | Фильтр автомобильный тип AP092 430х170 | 2 | шт. |
| 5 | BUK.S.1U.001 | Блок управления климатом | 1 | шт. |
| 6 |
| ВРУ 19" с DIN рейкой 3U | 2 | шт. |
| 7 | SNV-635-000 | Тепловентилятор SNV-635-000 | 1 | шт. |
| Электрика | ||||
| 1 | A9S60432 | Выключатель нагрузки iSW 4п 32А | 1 | шт. |
| 2 | A9K24120 | Выключатель автоматический однополюсный 20А С iK60N 6кА | 1 | шт. |
| 3 | A9K24340 | Выключатель автоматический трехполюсный 40А С iK60N 6кА | 1 | шт. |
| 4 | 18018DEK | Ограничитель перенапряжения четырехполюсный ОП-101 4п 40кА С 420В | 1 | шт. |
| 5 | A9K24116 | Выключатель автоматический однополюсный 16А С iK60N 6кА | 1 | шт. |
| 6 | A9K24106 | Выключатель автоматический однополюсный 6А С iK60N 6кА | 2 | шт. |
| 7 | A9K24110 | Выключатель автоматический однополюсный 10А С iK60N 6кА | 4 | шт. |
| 8 | A9K24102 | Выключатель автоматический однополюсный 2А С iK60N 6кА | 1 | шт. |
| 9 | KE61.03R | Блок клеммный 3П серый Al 6-50 мм2 Cu 2.5-50 мм2 | 3 | шт. |
| 10 | KE66.2R | Блок клеммный распр. синий 4 подкл. КЕ66.2R (ENSTO) | 1 | шт. |
| 11 |
| Розетка щитовая на дин рейку 2Р+N 16A (АВВ) | 2 | шт. |
| 12 |
| Шина нулевая изолированная KSN-6-6x9-12 | 1 | шт. |
| 13 |
| Медная шина заземления 19" DKS | 1 | шт. |
| 14 |
| Шина гребенчатая однополюс. 12 модулей | 3 | шт. |
| ERD с датчиком температуры и открытием двери | ||||
| 1 | SNR-ERD-4s | Устройство удалённого контроля и управления | 1 | шт. |
| 2 | SNR-DTS-2 | Датчик температуры цифровой | 1 | шт. |
| 3 | ИО-102-16/2 | Датчик открытия двери, герконовый | 2 | шт. |
| 4 | ШВВП 2х0.5 | Провод | 2 | м |
| 5 | DIN-рейка | Дин-рейка перфорированная 35х7,5мм. | 0,2 | м |
|
| Кабельный вводы | |||
| 1 | Сальник привертный У668 | 8 | шт. | |
| 2 | Сальник привертный У667 | 2 | шт. | |
| 3 | Сальник привертный У263 | 2 | шт. | |
| 4 | Сальник привертный У262 | 4 | шт. | |
| Прочее оборудование | ||||
| 1 | SNR-ODF-24R-8SC | Кросс оптический 19" (ШКОС) укомплектованный на 8 SC портов (с розетками) | 1 | шт. |
| 2 | PWS-CC16-250R | PoE коммутатор Web Smart PWS-CC16-250R | 1 | шт. |
| 3 | SNR-FB-ORG-2 | Кабельный органайзер SNR-FB-ORG-2 | 1 | шт. |
| 4 | SNR-UD-1U24-5E-H | Коммутационная панель SNR, 19" 1U, 24 порта, cat.5e | 1 | шт. |
| 5 | SNR-FB-ORG-2 | Кабельный органайзер SNR-FB-ORG-2 | 1 | шт. |
| 6 | APC_PRM24 | Шасси грозозащиты | 1 | шт. |
