Модуль двойного аналогового модулятора PBI DMM-1701M-04
Характеристики товара
DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

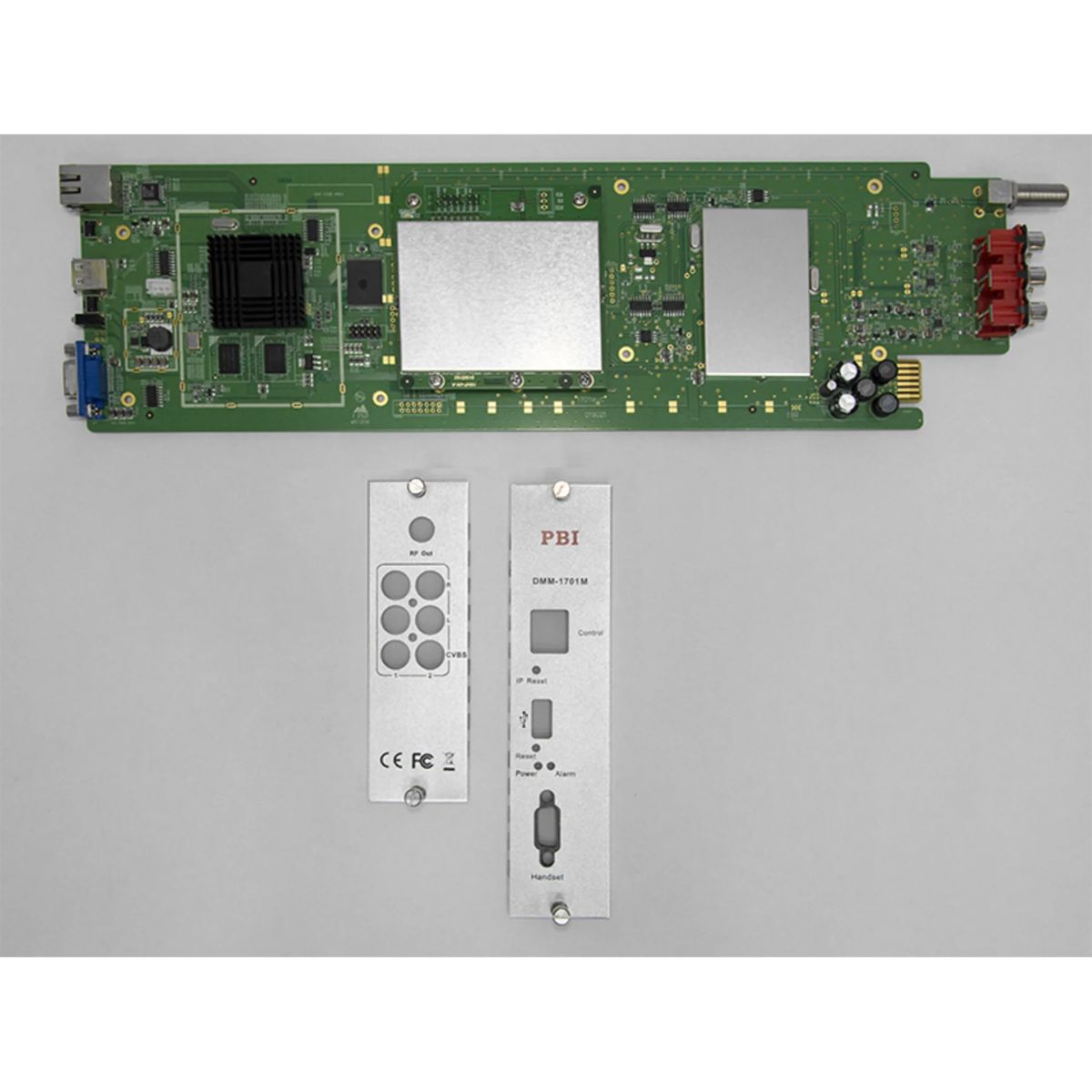

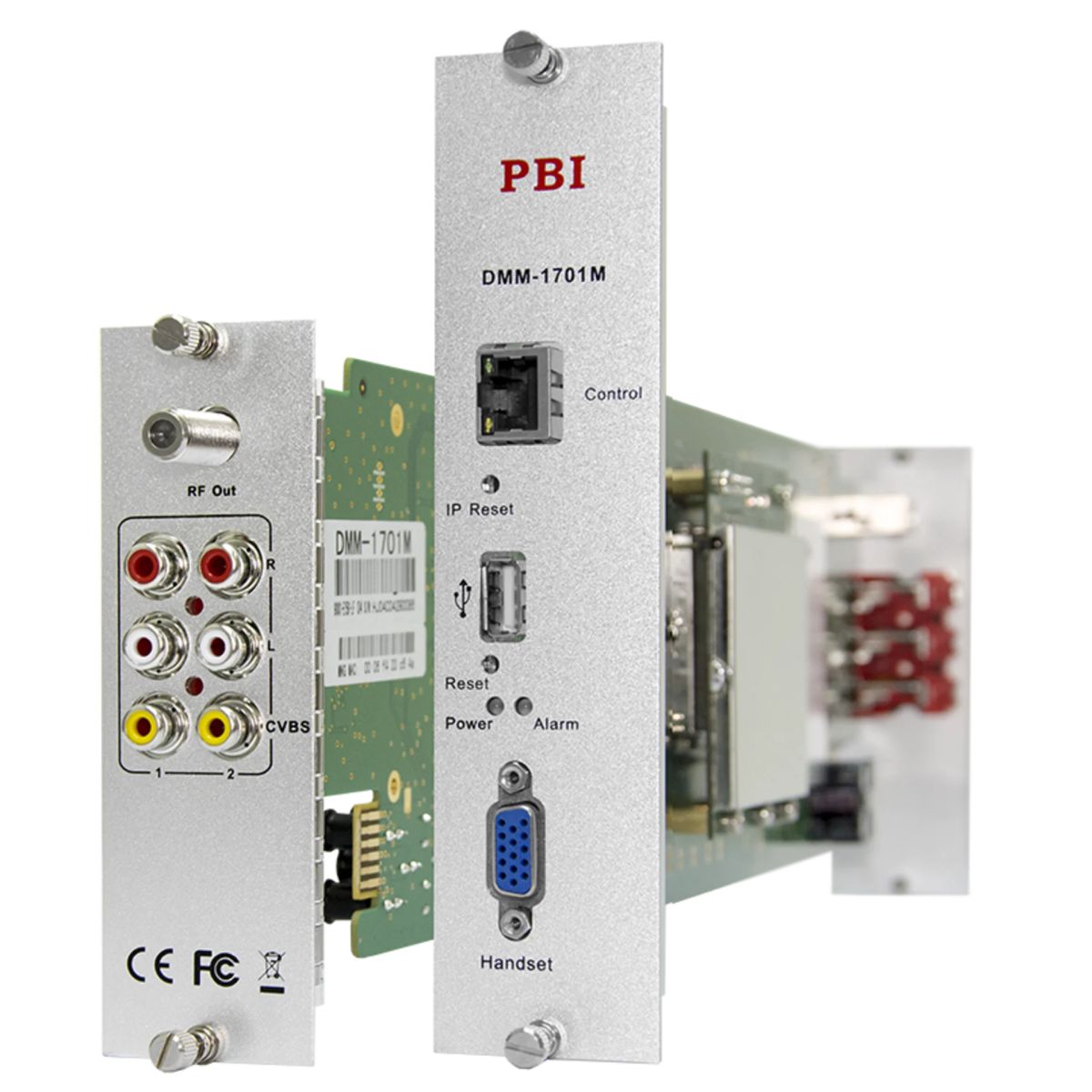

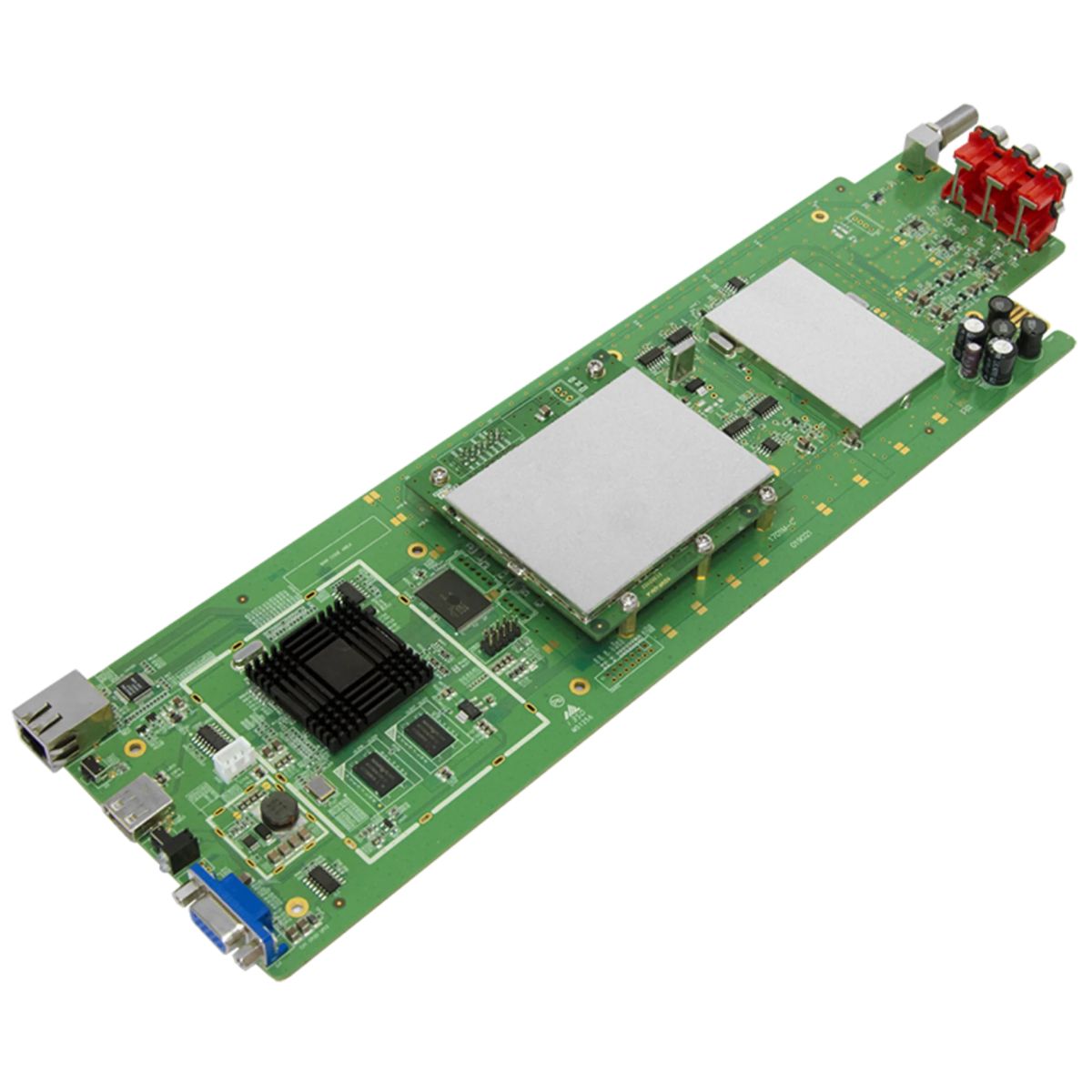

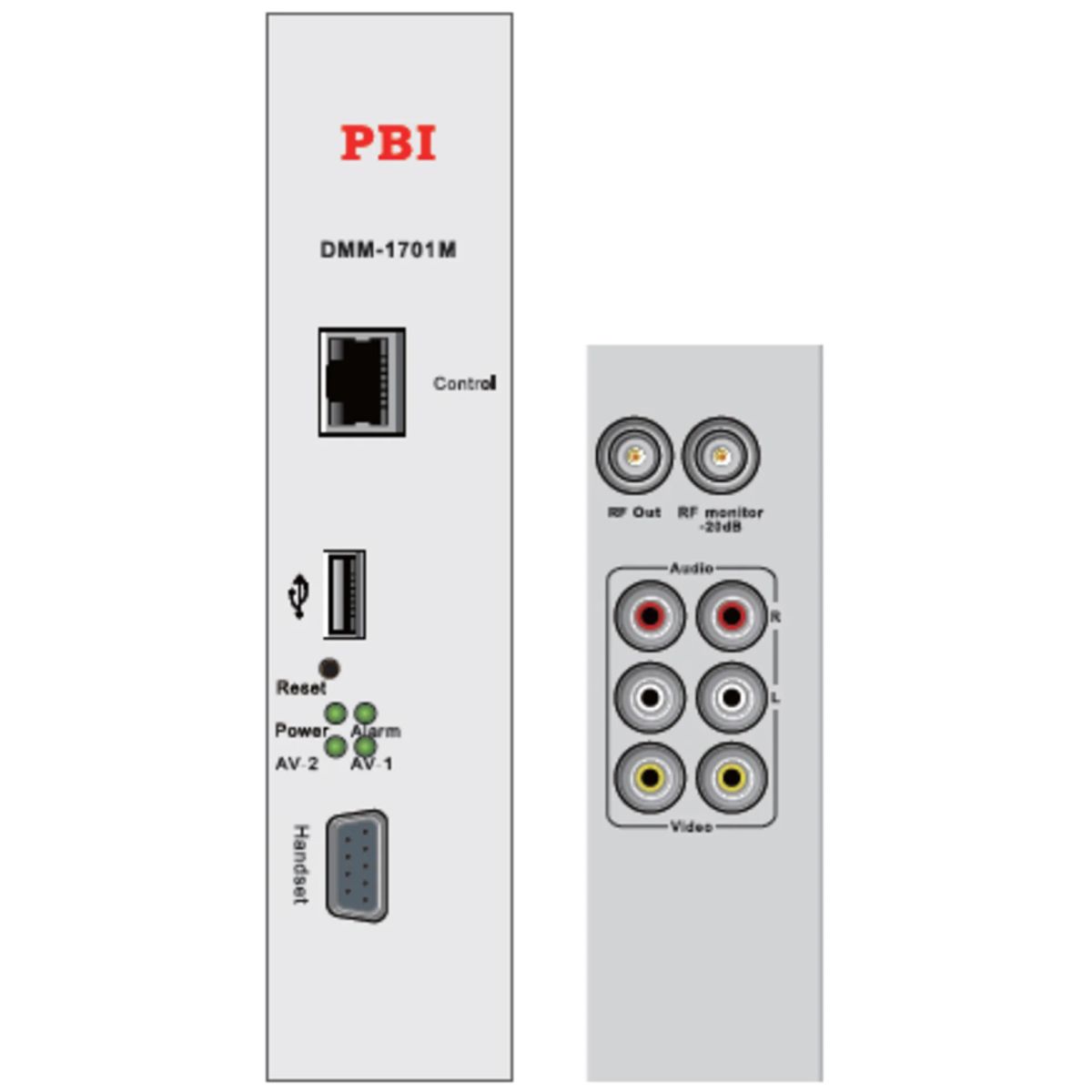

Модуль аналогового модулятора DMM-1701M-04 позволяет преобразовать два видео- и аудиосигнала, подаваемых на входы RCA, в аналоговый телевизионный сигнал (стандарт цветности PAL D/K, модуляция звука частотная). Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Технические характеристики
| Модулятор видео | |
| Тип разъёма | 2 х RCA, 75 Ом |
| Стабильность несущей частоты видео | VHF: △f ≤ 5 кГц UHF: △f ≤ 10 кГц |
| Глубина видео-модуляции | 77.5 ... 97.5% |
| Неравномерность спектра | ≤ 2 дБ |
| Дифференциальное усиление | ≤ 7 % |
| Дифференциальная фаза | ≤ 5 |
| Отношение C/No | ≥ 45 дБ |
| Chrominance/Luminance delay | △τ ≤ 45 нс |
| K фактор 2T импульса | ≤ 4 % |
| Модулятор аудио | |
| Тип разъёма | 4 х RCA, 75 Ом |
| Девиация несущей аудио | 40 ~ 160 кГц |
| Неравномерность АЧХ аудио | 1,5 дБ （40 Гц ... 15 кГц） |
| Total Harmonic Distortion (THD) | ≤ 1.2 % (тестовый сигнал 1 кГц) |
| Отношение С/N | ≥ 55 дБ |
| ВЧ выход | |
| Количество , тип разъёмов сопротивление | 1 x F female, 75 Ом (основной выход) + 1 x F female, 75 Ом (тестовый выход -20 дБ) |
| Диапазон частот | 48 ... 860 MHz с шагом 10 кГц |
| Уровень выходного сигнала | 100 ± 3 дБмкВ на каждый канал |
| Диапазон регулировки уровня | 0 ... 18 дБ с шагом 1 дБ |
| Выходные возвратные потери | VHF: ≥12 дБ UHF: ≥ 10 дБ |
